この記事では「CData Arc ハンズオンセミナー ～はじめてのCData Arc～」の「シナリオ2-1」について進めていきます。

ハンズオンのシナリオ

クラウドストレージやFTP/SFTP でのファイルベースの連携は、よくあるシナリオです。CSV やTSV に限らず、オフィスドキュメントなどファイルベースでのデータ連携は業種を問わず行われています。

CData Arc のMFT（Managed File Transfer）コネクタは、FTP / SFTP やAS2 / AS4 などのファイル転送プロトコル、Amazon S3 / Azure Blob / Google Storage やBox / Dropbox / Google Drive / SharePoint などのクラウドストレージとのファイル転送をシンプルな設定で実現できます。

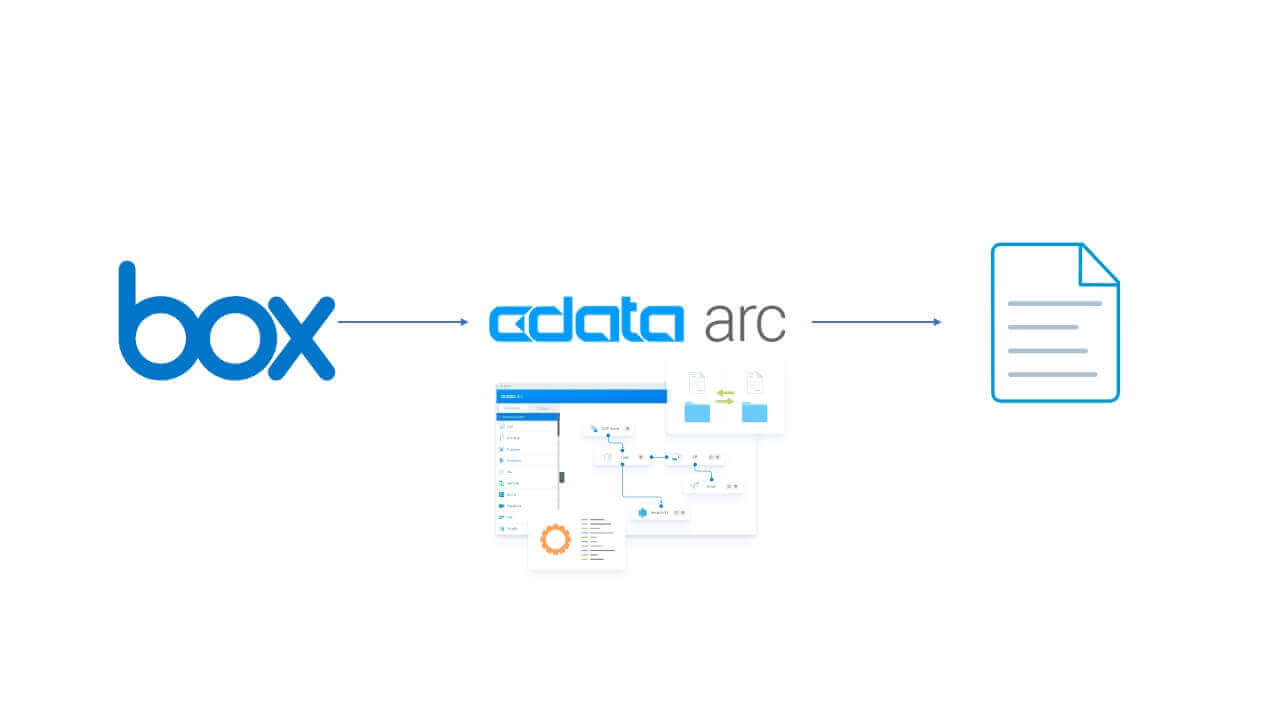

このシナリオではBox から取得（ダウンロード）したファイルを、ハンズオン環境のファイルシステムに出力します。

Box の構成

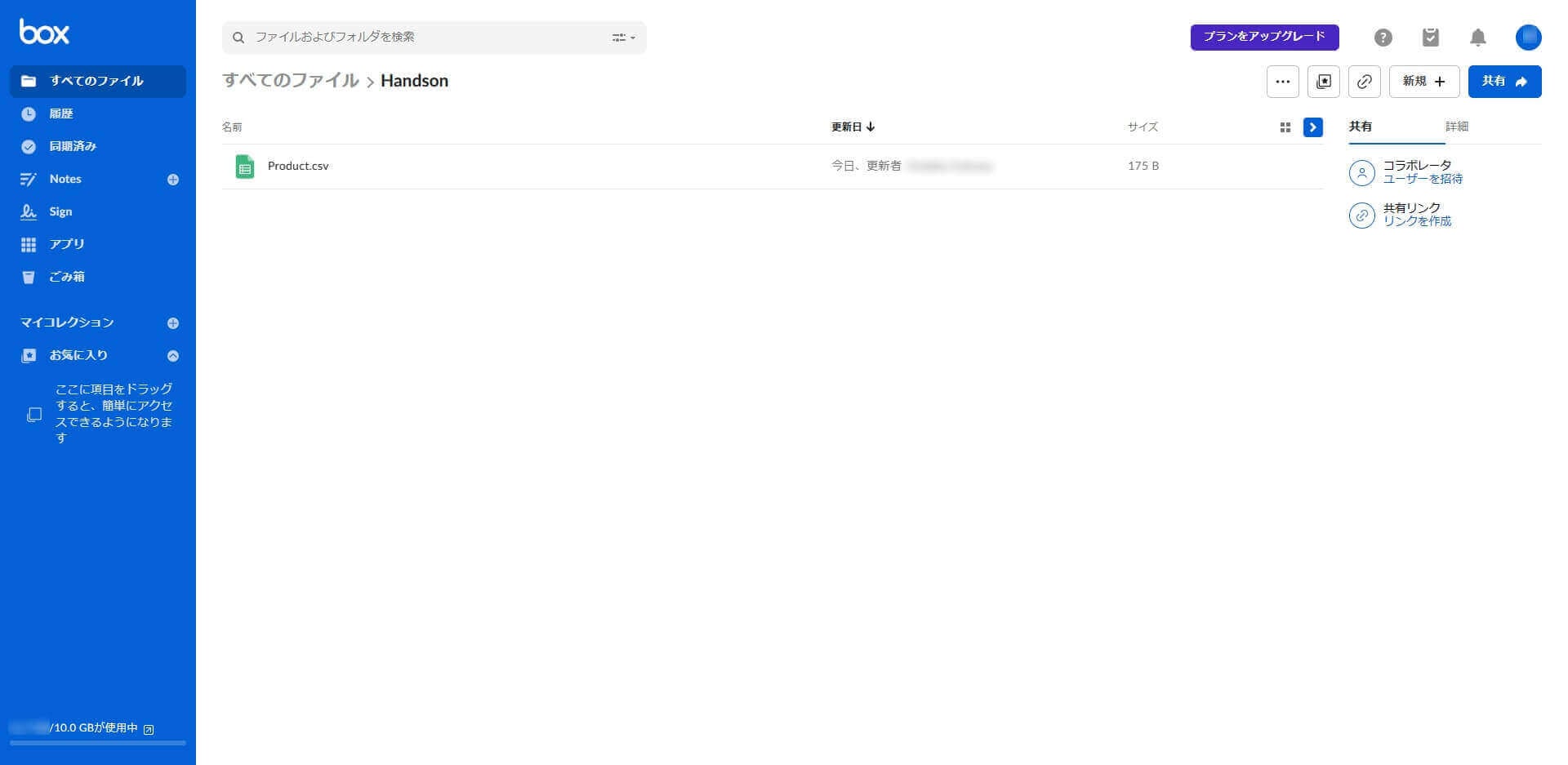

このシナリオでは、Box にあるCSV ファイルを取得（ダウンロード）します。

ローカルストレージの構成

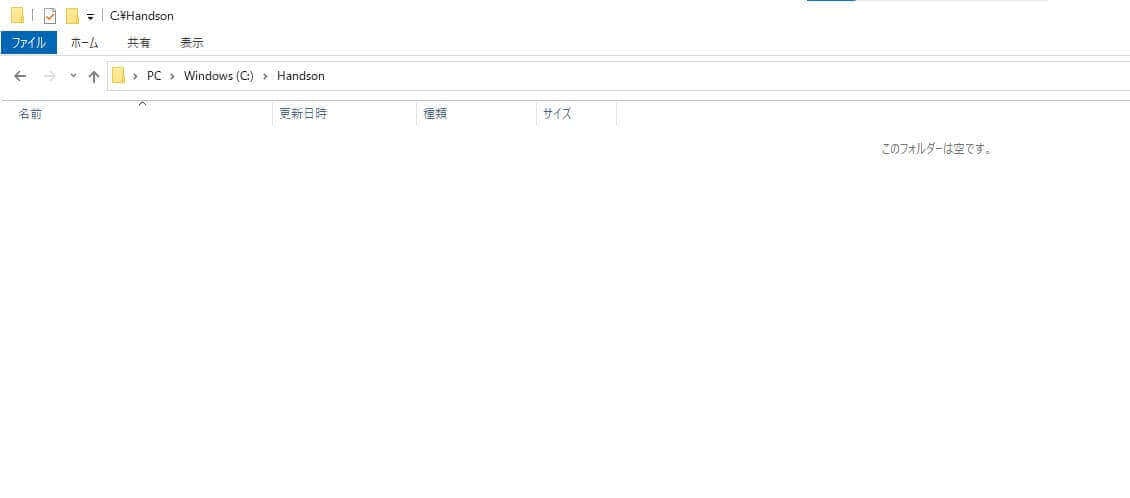

このシナリオでは、ハンズオン実行環境のローカルストレージにCSV ファイルを出力します。

連携フローの概要

このシナリオでは、このような連携フローを作成していきます。

ワークスペースの作成

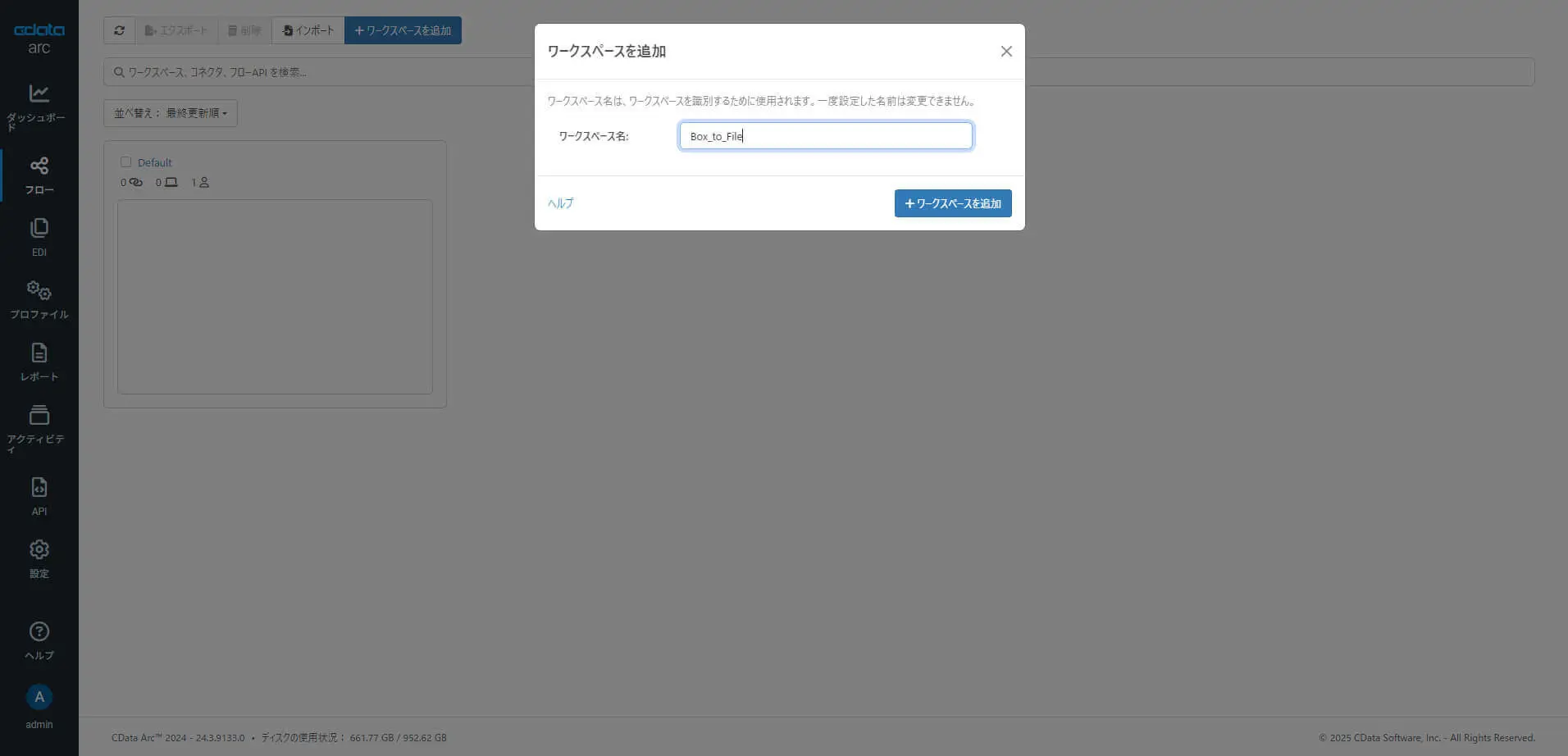

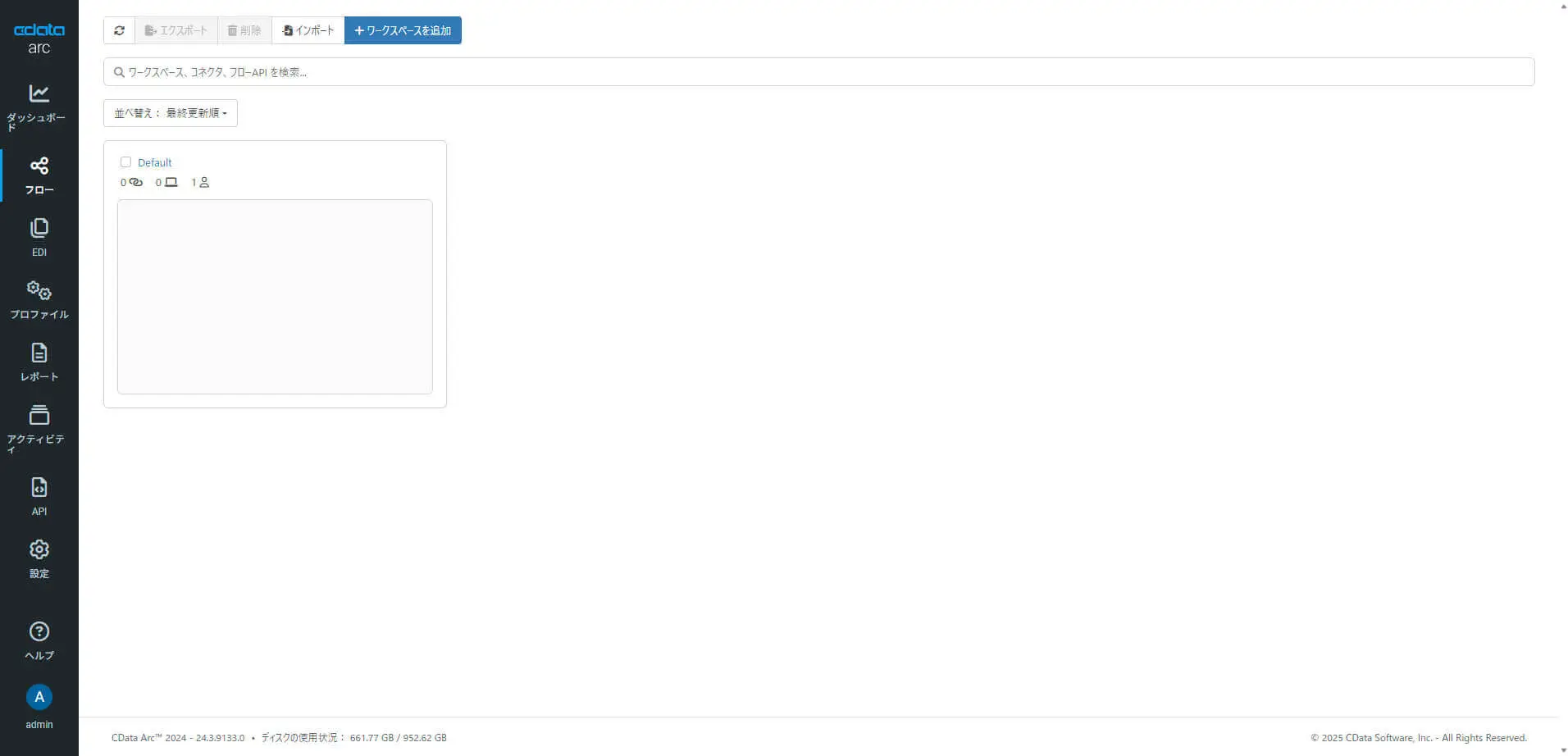

CData Arc では、目的の異なる連携フローを分離できるように、任意の「ワークスペース」を作成することができます。ワークスペースを作成するにはフローページの「ワークスペースを追加」をクリックします。

ワークスペース名には任意の名称を設定することができます。何のためのワークスペースか、分かりやすい名前を設定します。ここでは「Box_to_File」と設定します。

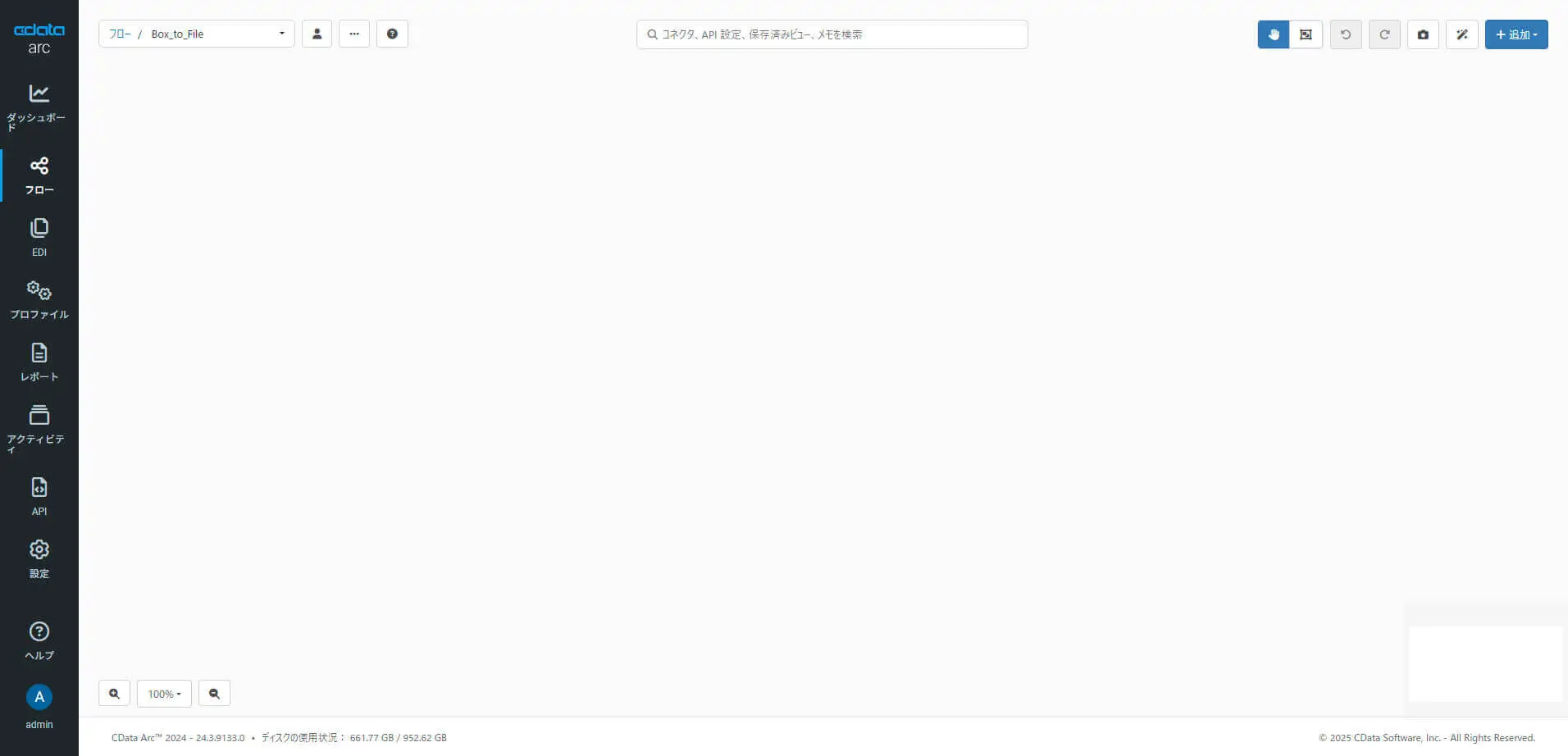

このシナリオでは、この「Box_to_File」ワークスペースにフローを作成していきます。

Box コネクタ

最初に「Box からCSV ファイルを取得（ダウンロード）」するBox コネクタを設定します。この連携フローのはじまり（起点）となるコネクタです。

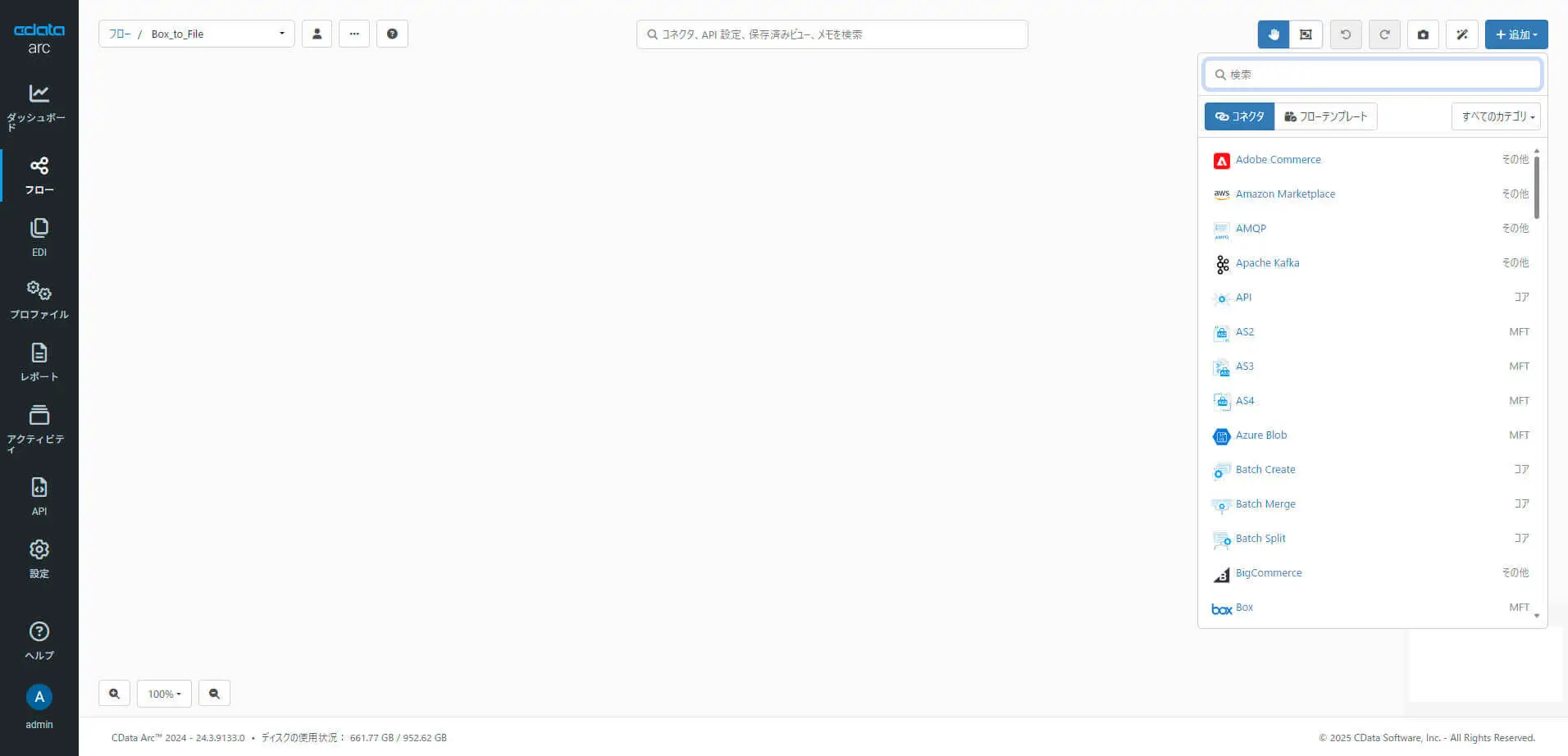

コネクタは右上の「+追加」から選択や検索をして追加することができます。またフローキャンバス上での右クリックなどからも追加することができます。

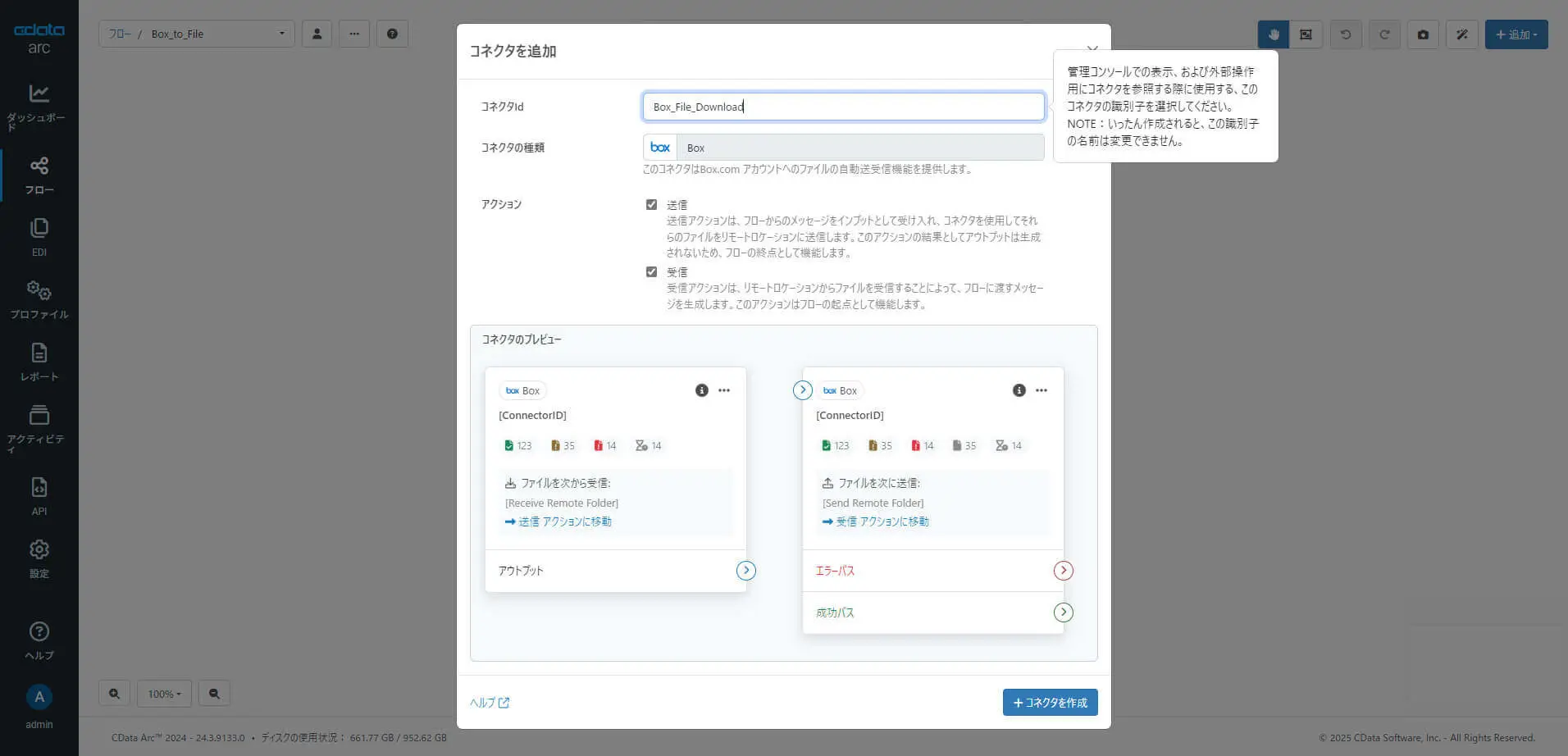

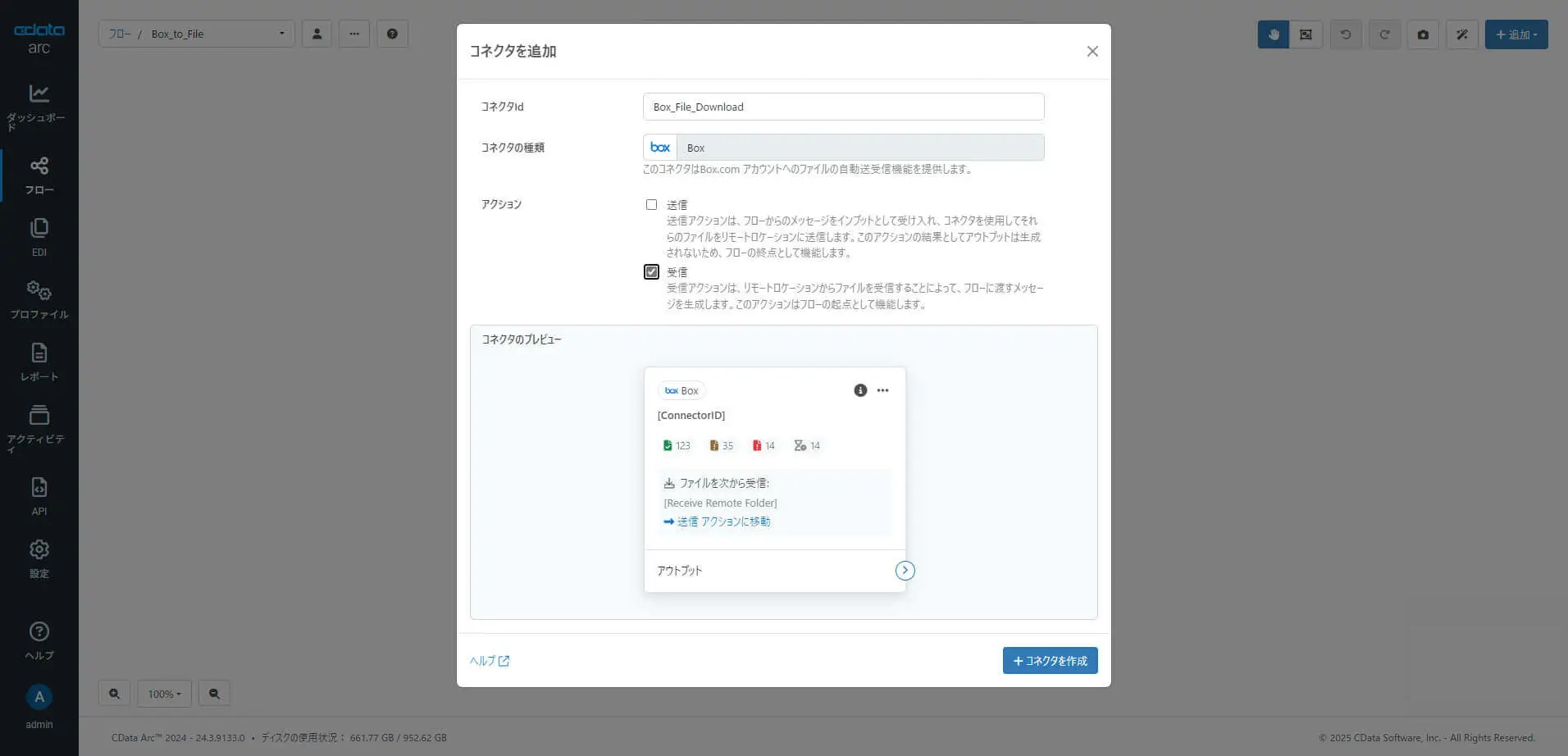

コネクタID には任意の名称を設定することができます。何を行うコネクタか、分かりやすい名前を設定します。ここでは「Box_File_Download」と設定します。

このコネクタが実行するアクションも指定します。ここではデータを受信するための「受信」アクションを選択して「+コネクタを作成」します。

接続

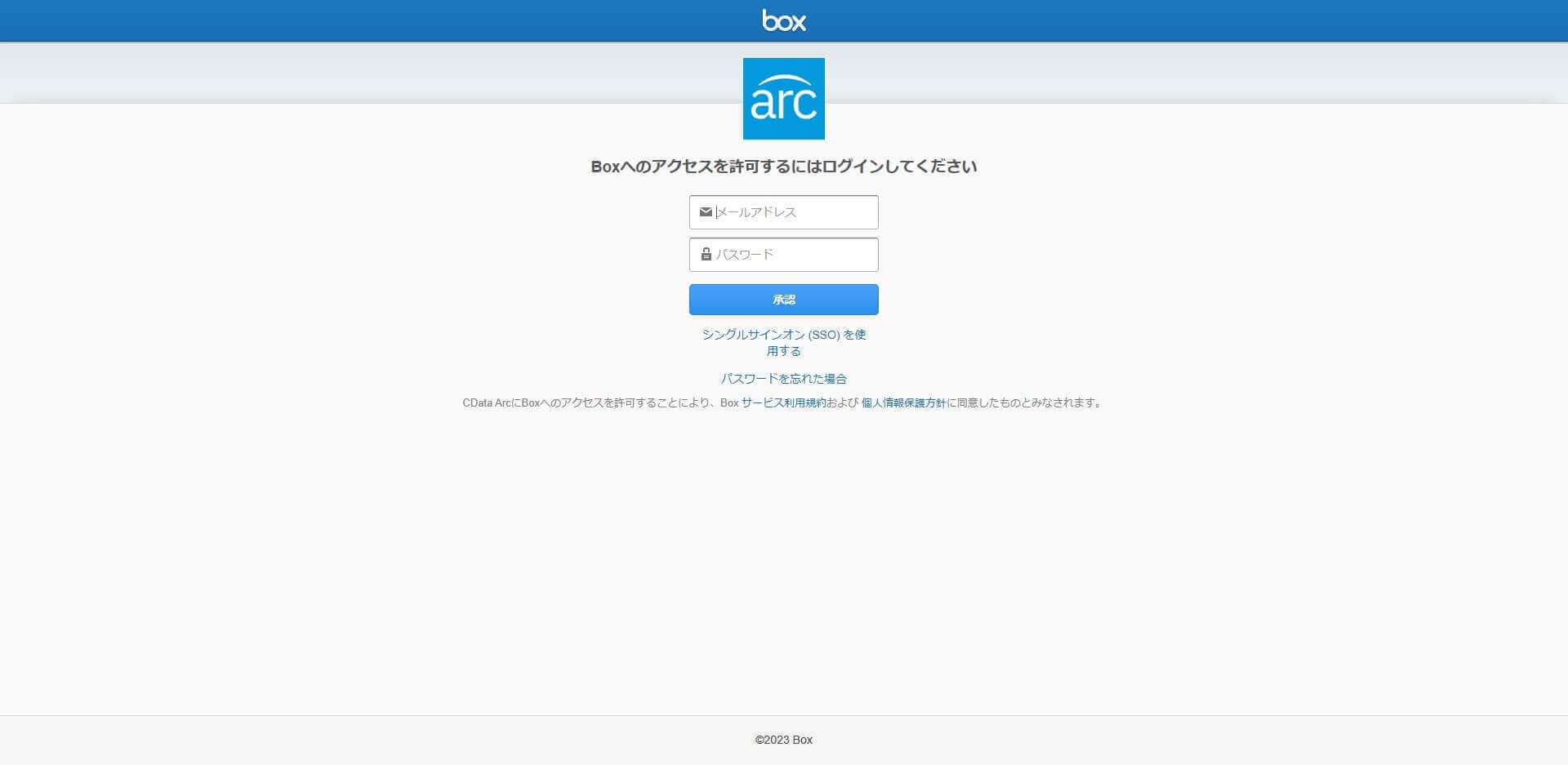

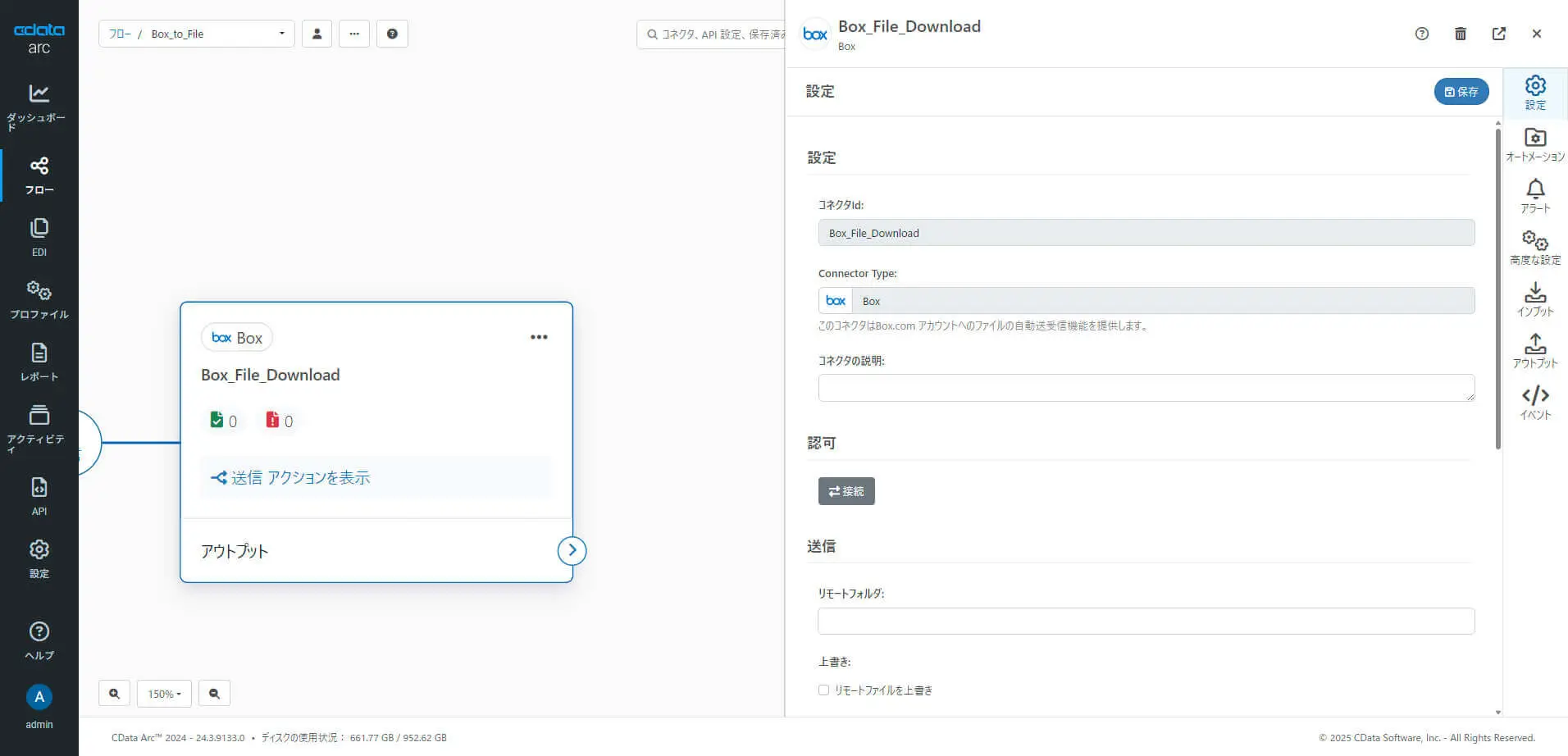

最初にBox への接続を確立します。Box コネクタでは、Box との接続をOAuth 認証で確立します。「接続」をクリックすると、ブラウザが起動しBox のログインページが表示されます。

以下の情報を入力して承認します。

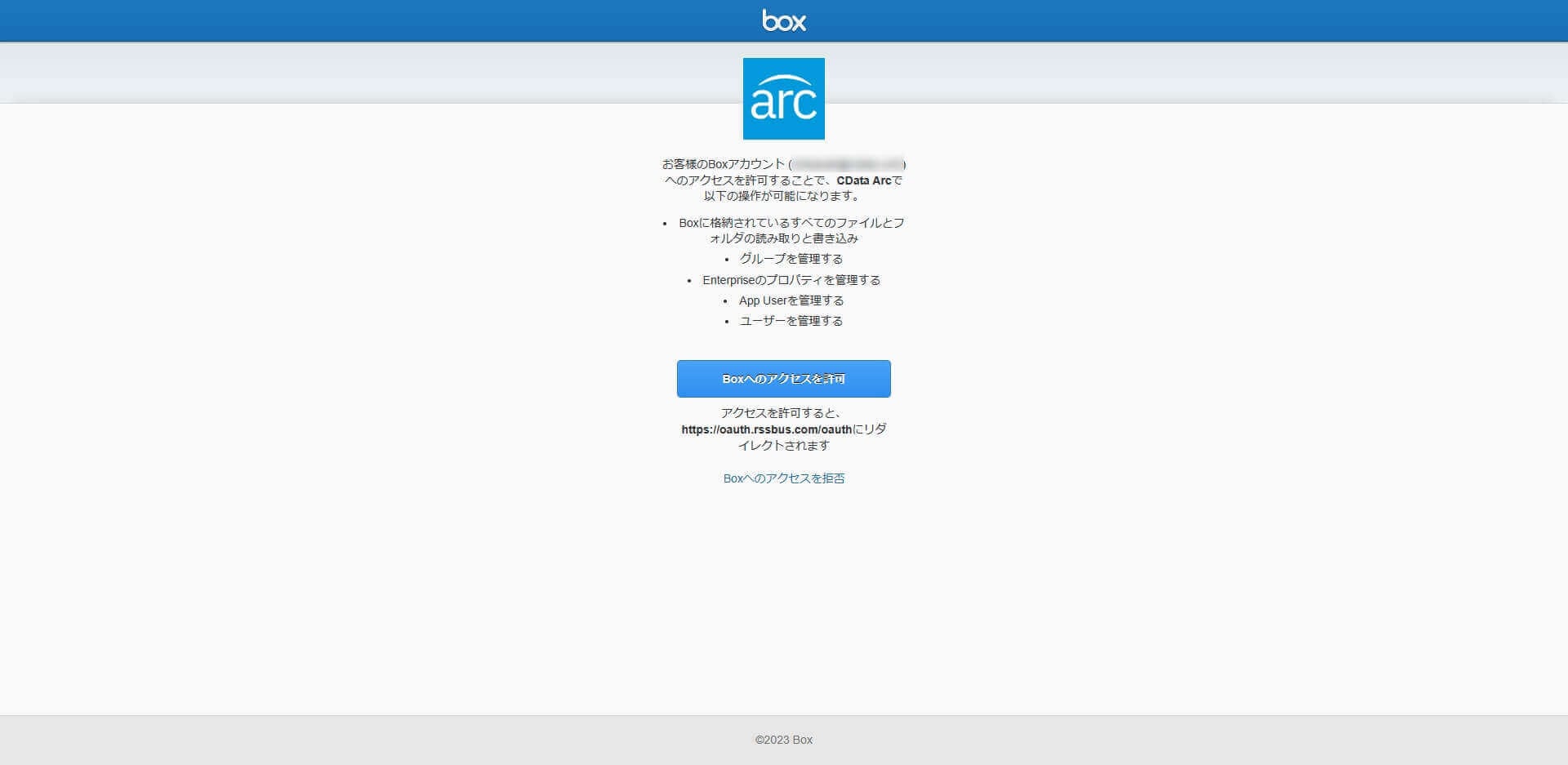

Box アカウントへのアクセスをCData Arc に許可するか確認されます。「Box へのアクセスを許可」します。

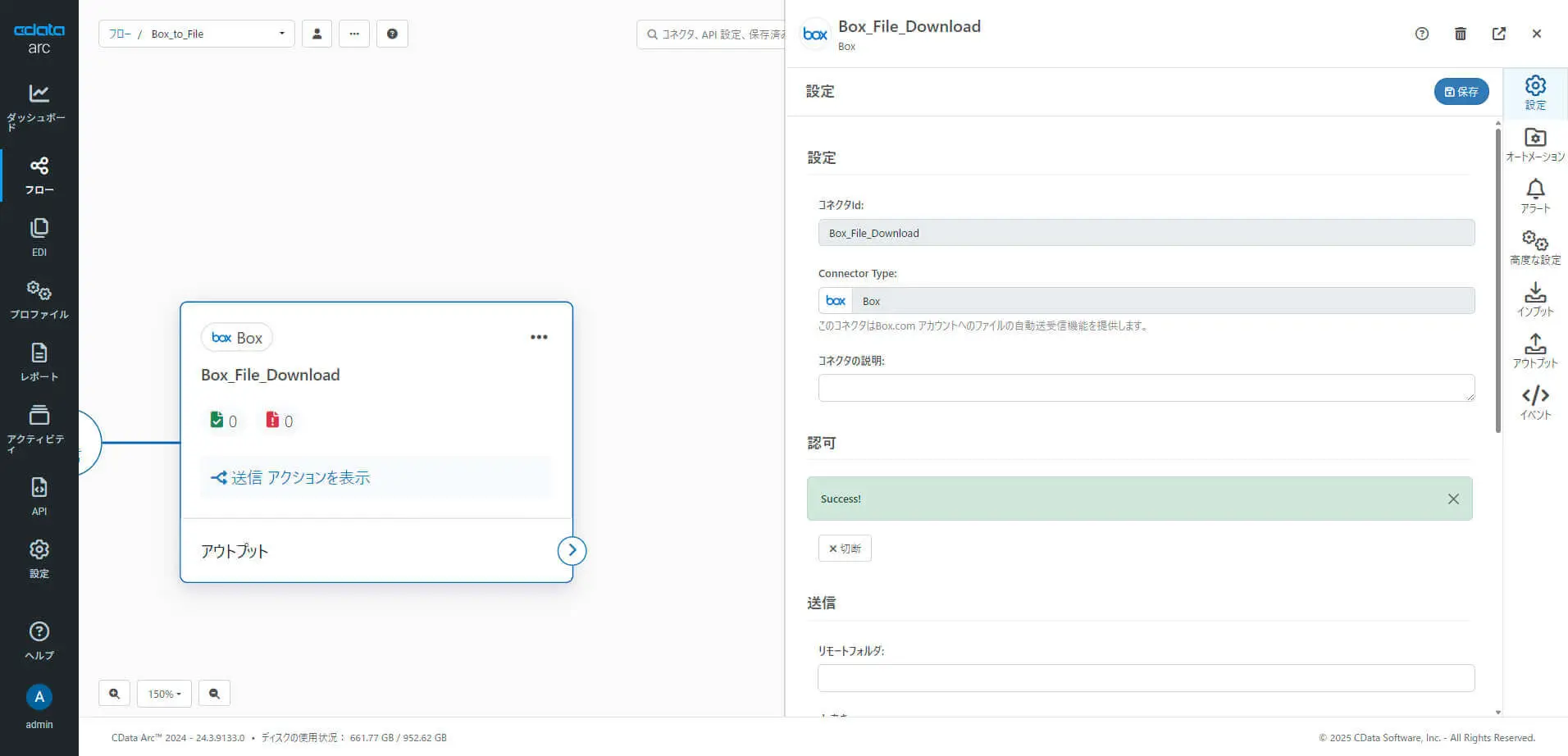

「Success!」と表示されれば成功です。

受信（ダウンロード）設定

CData Arc のBox コネクタでは、Box からのファイル受信（ダウンロード）やBox へのファイル送信（アップロード）を行うことができます。

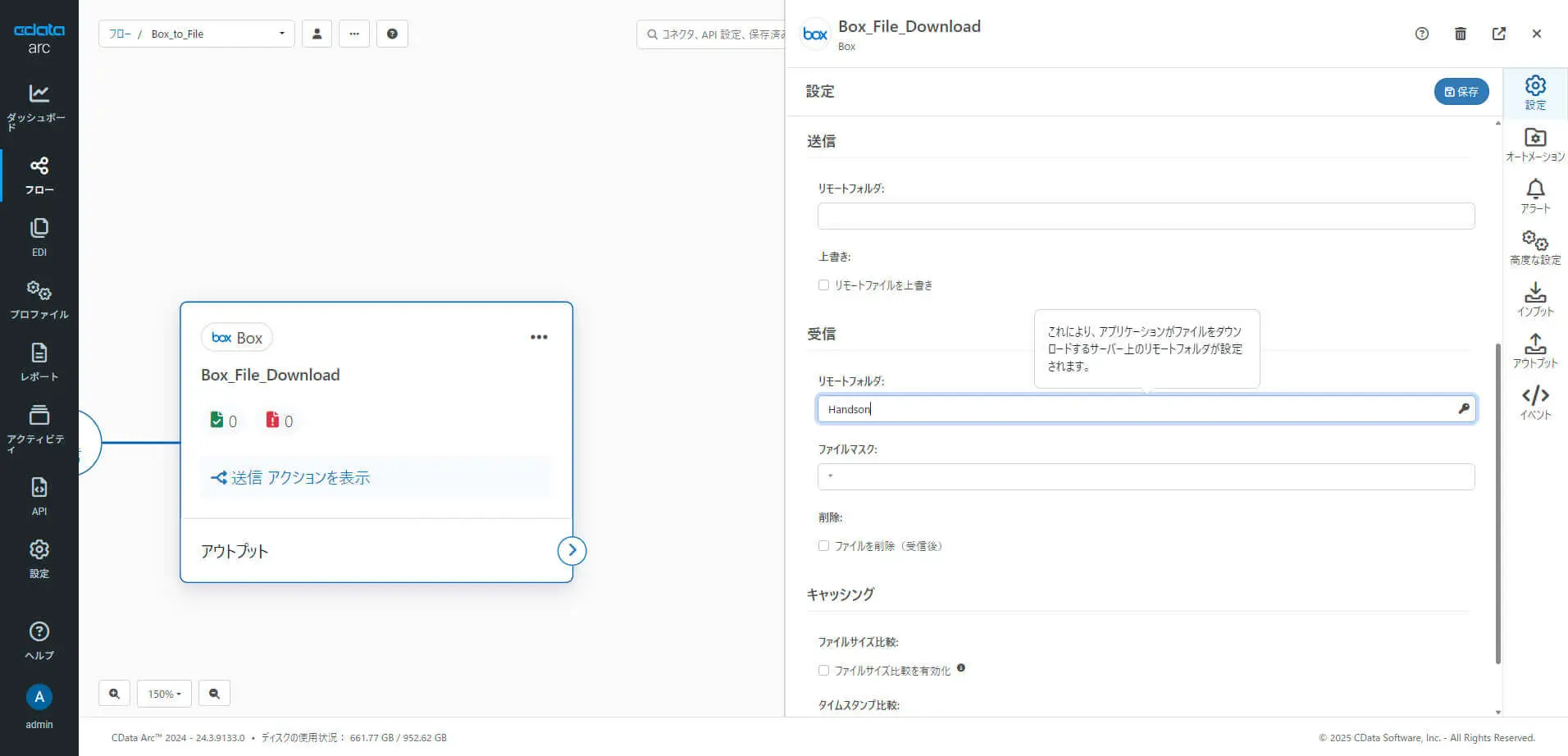

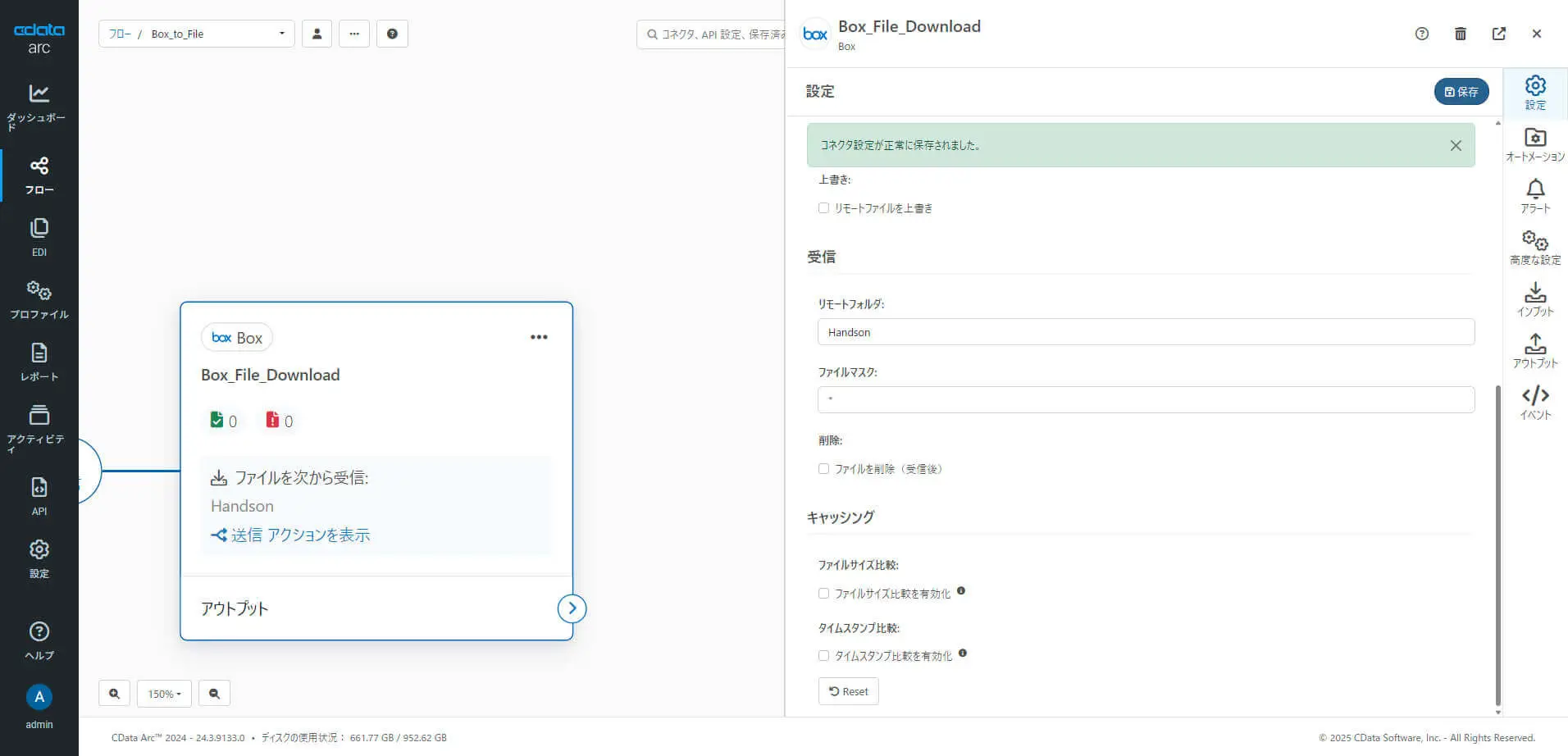

このシナリオでは、受信（ダウンロード）に必要な以下の情報を設定をします。

CData Arc のBox コネクタには、前回ダウンロードして以降に更新のあったファイルのみを取得する「キャッシング」機構が備わっています。デフォルトで「タイムスタンプ比較」によるキャッシングが有効になっていますが、このハンズオンでは無効にしておきます。

「保存」をクリックして、コネクタの設定を保存します。これでBox コネクタの設定は完了です。

取得（受信）のテスト

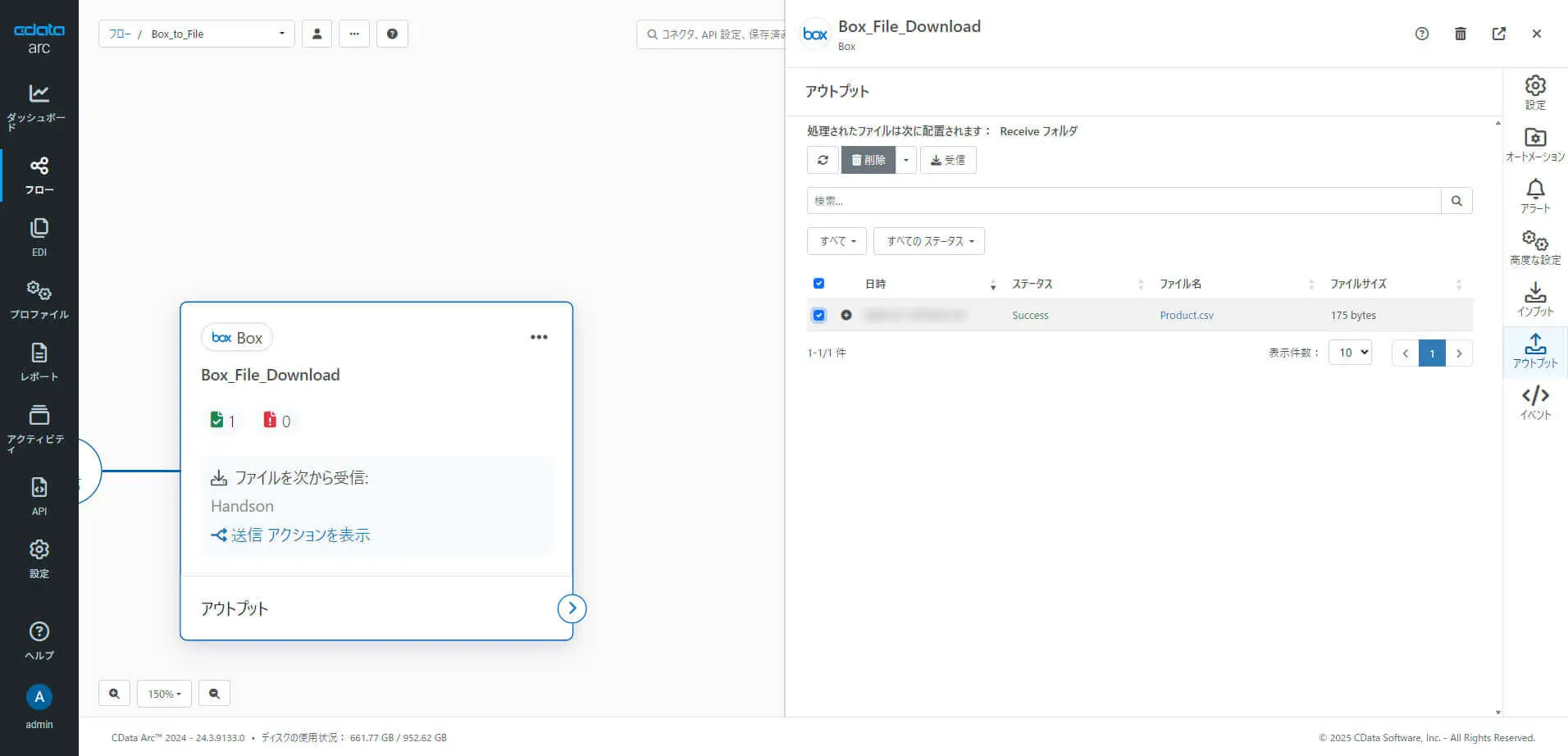

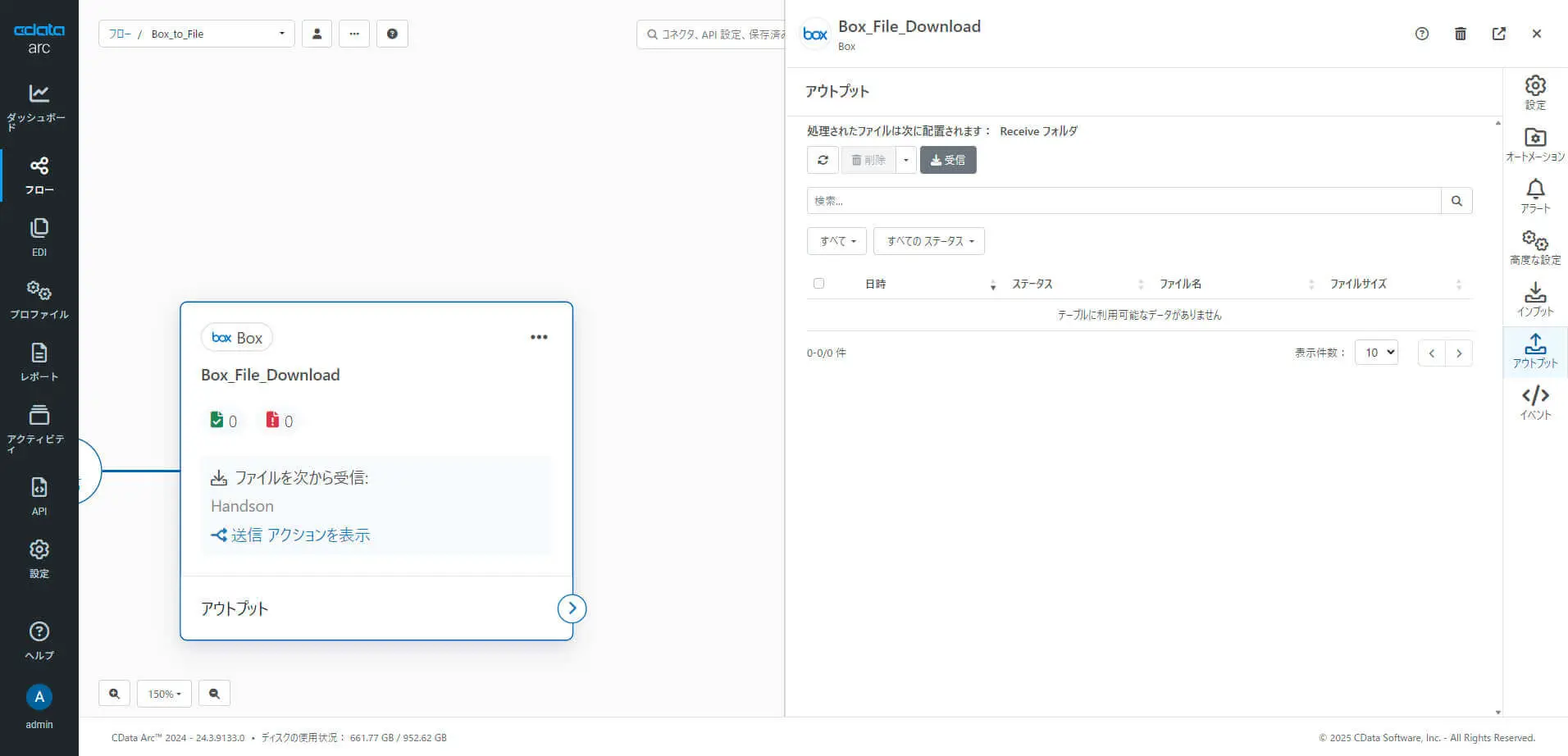

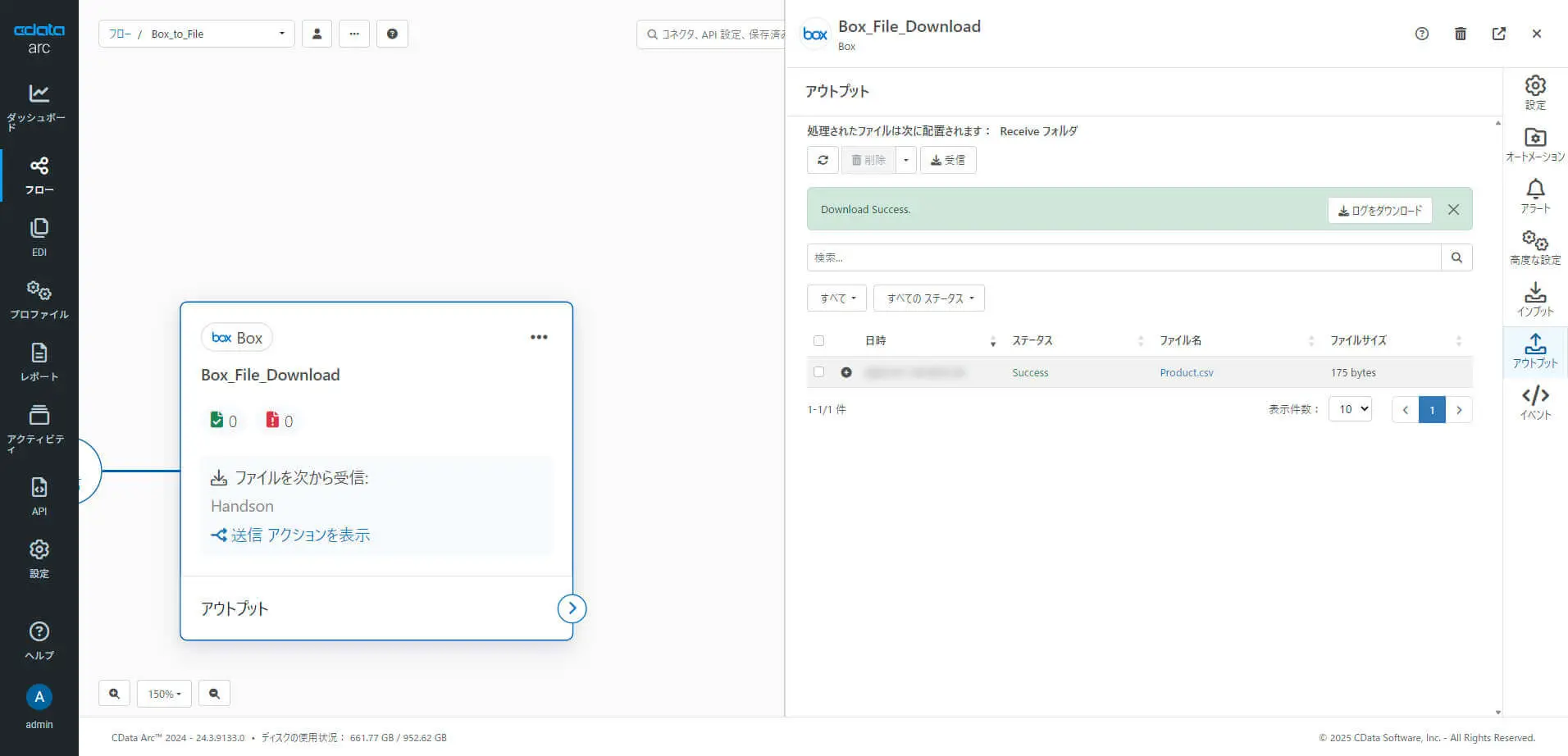

実際にファイルを受信（ダウンロード）できることを確認してみます。「アウトプット」タブの「受信」をクリックします。

Box コネクタでは、受信（ダウンロード）したファイル単位にメッセージファイルとして生成されます。

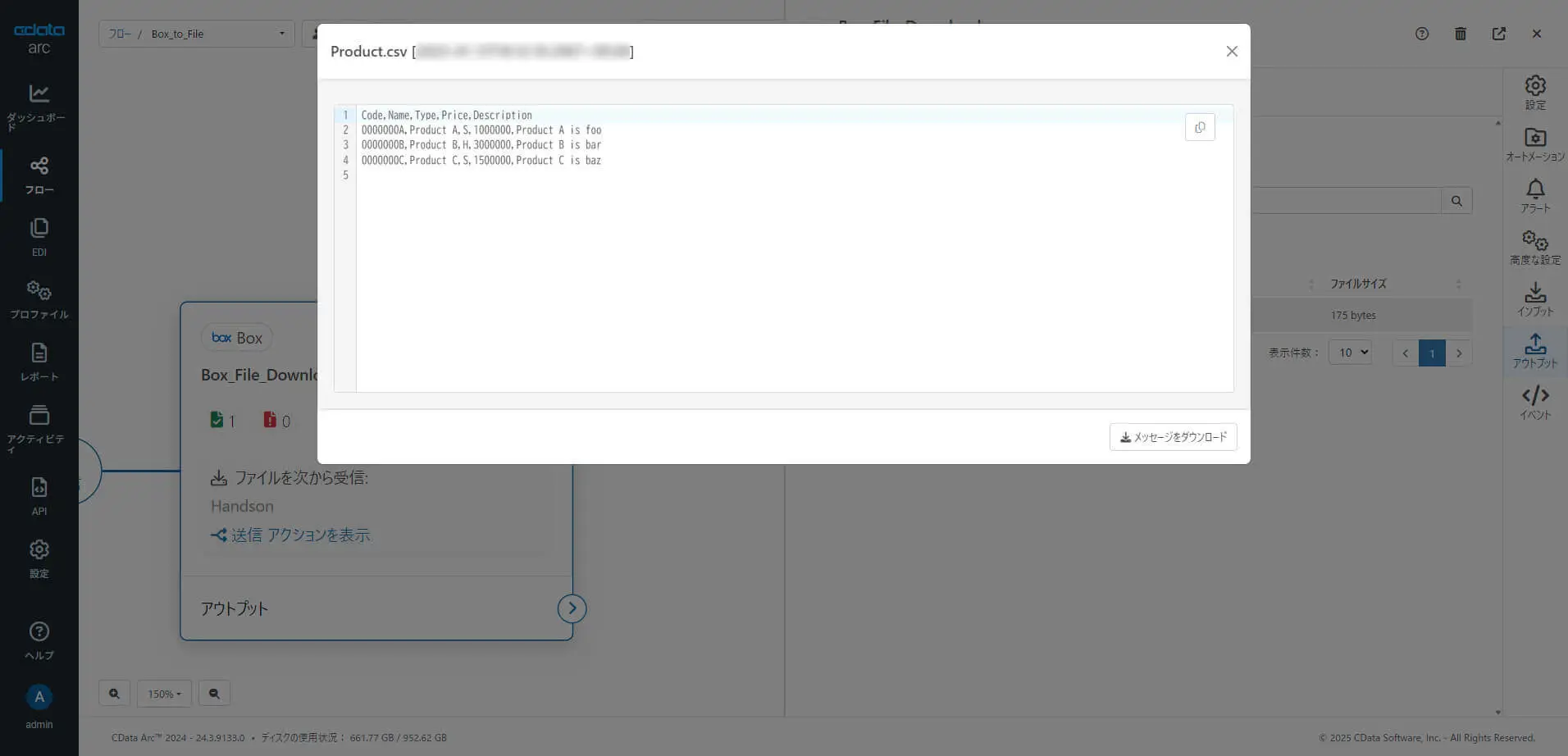

メッセージファイル名をクリックすると、データを確認することができます。

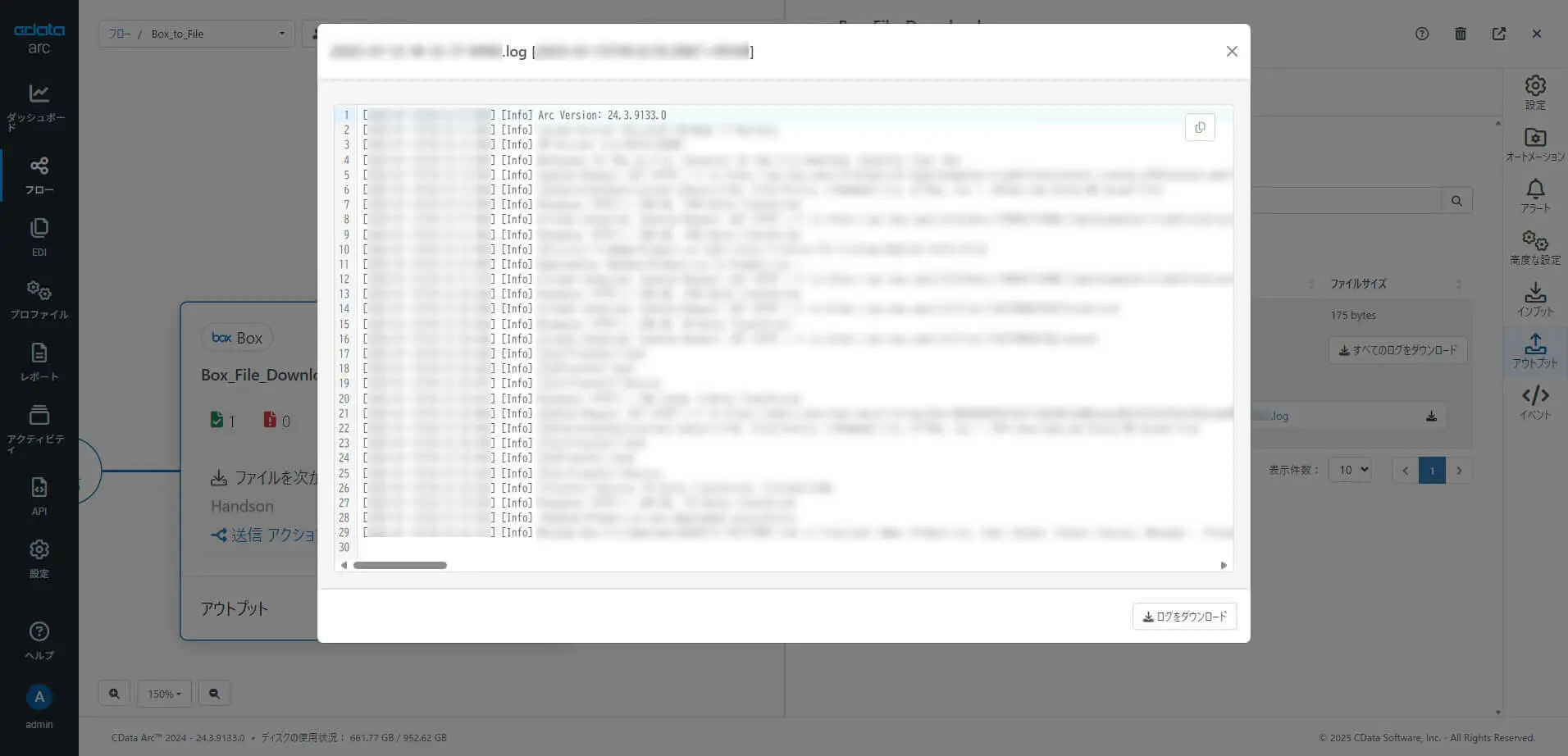

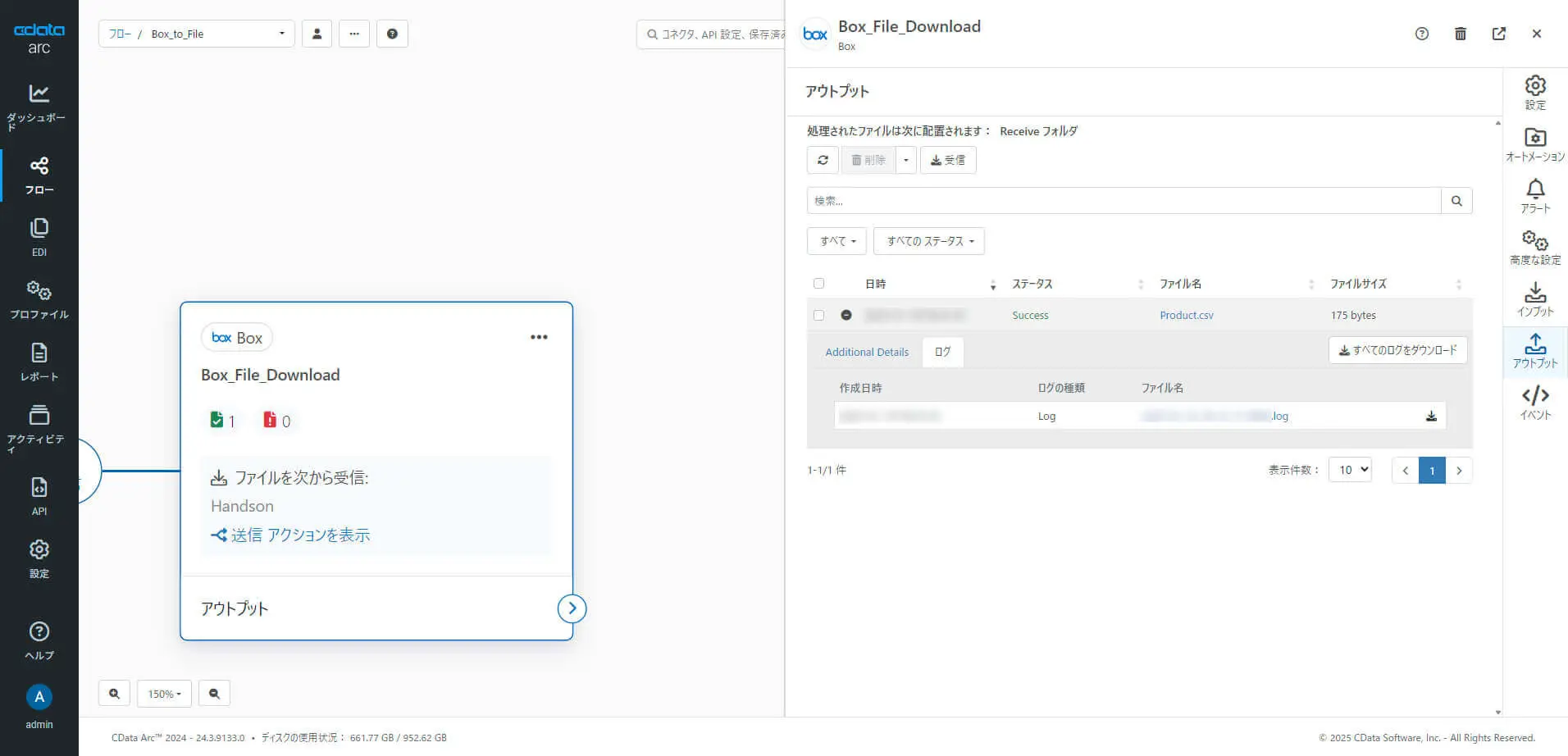

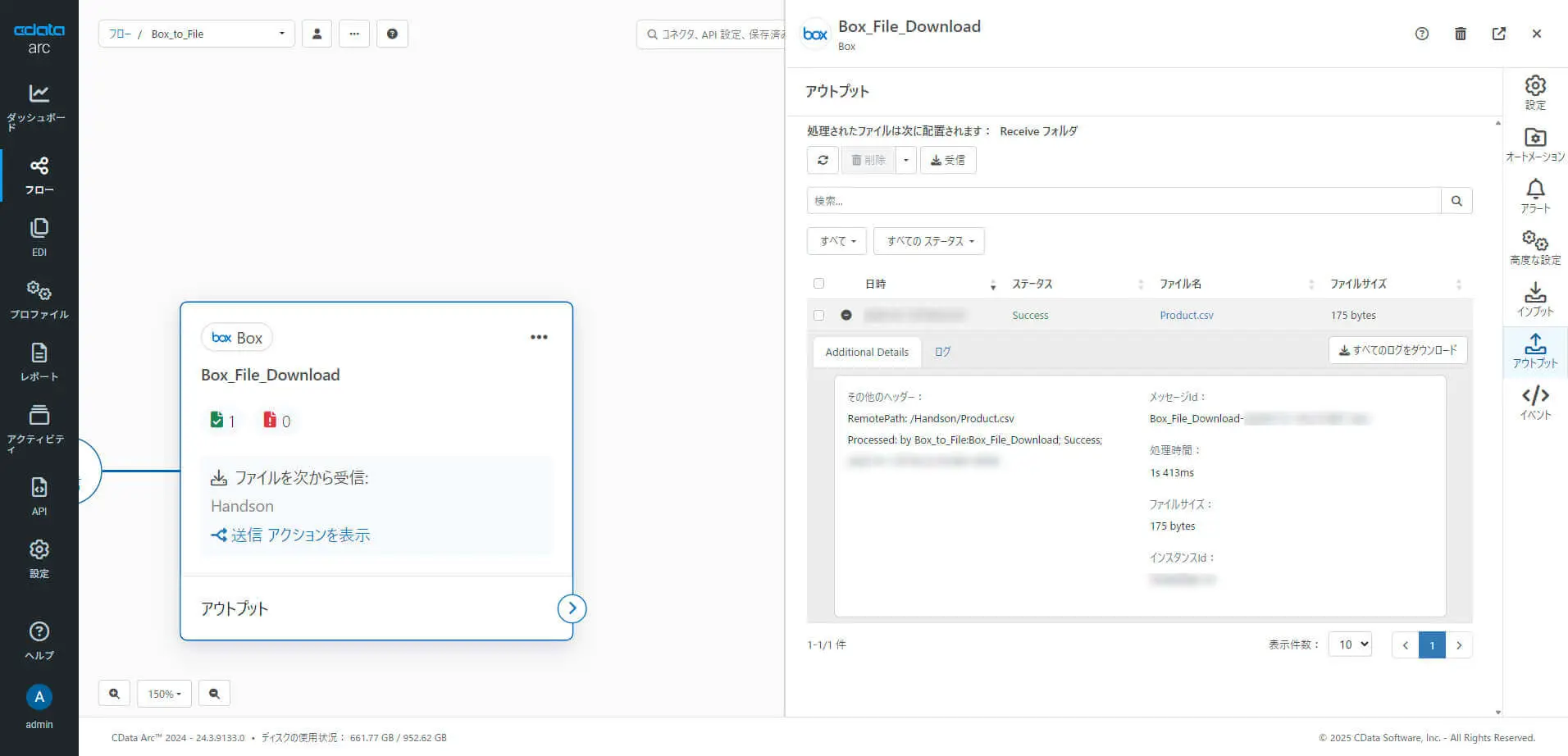

また各レコード左端の「+」で展開すると、CData Arc が自動的に付与するメッセージファイルのメタデータ（メッセージヘッダ）やログの内容を確認することができます。メッセージファイルやログはダウンロードすることもできます。

このようにCData Arc ではコネクタ単位に設定や動作を確認しながらフロー作成を進めることができます。

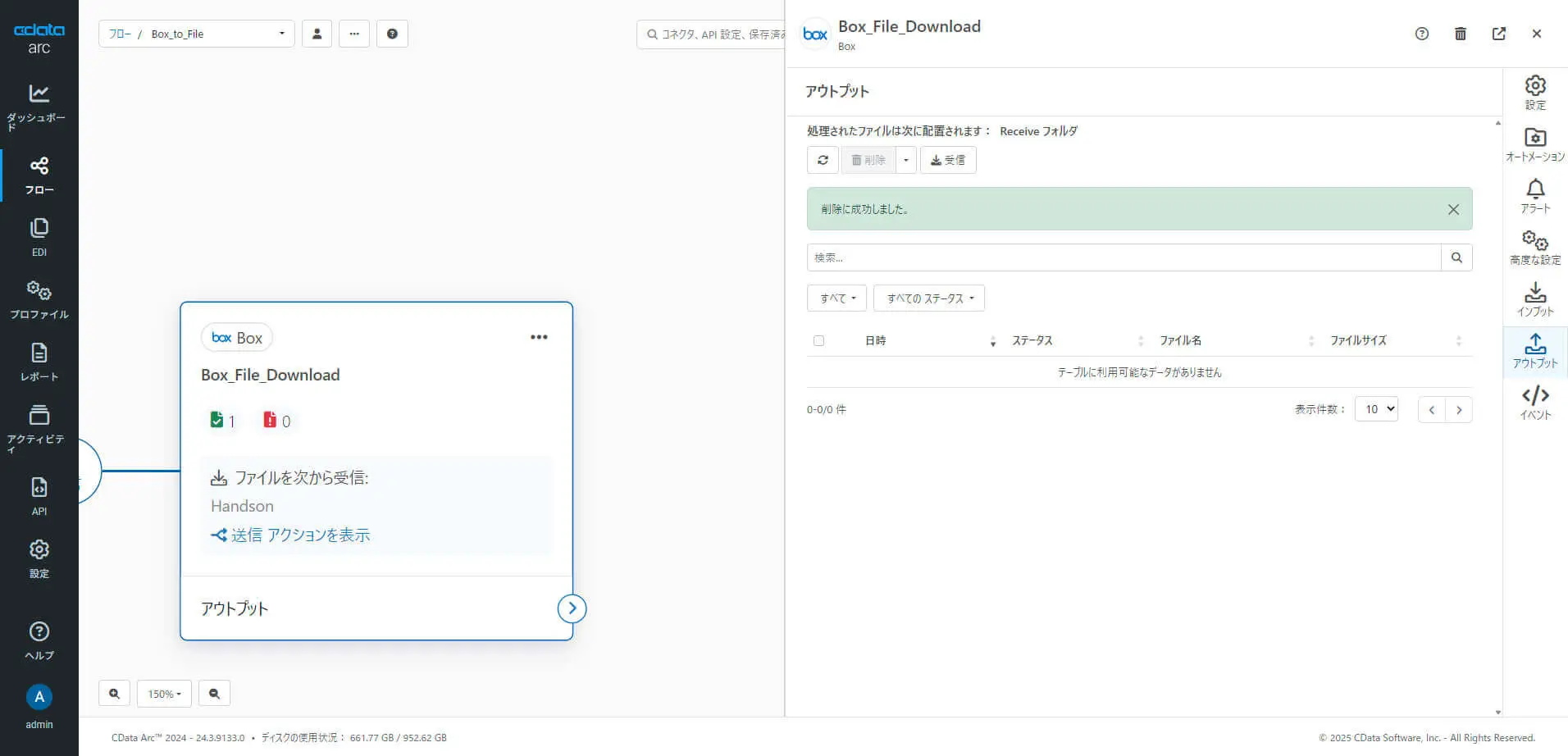

テストで取得（受信）したメッセージやログは、選択して「削除」できます。

File コネクタ

次に「Arc の外部ディレクトリにファイルを出力」するFile コネクタを設定します。この連携フローのおわり（終点）となるコネクタです。

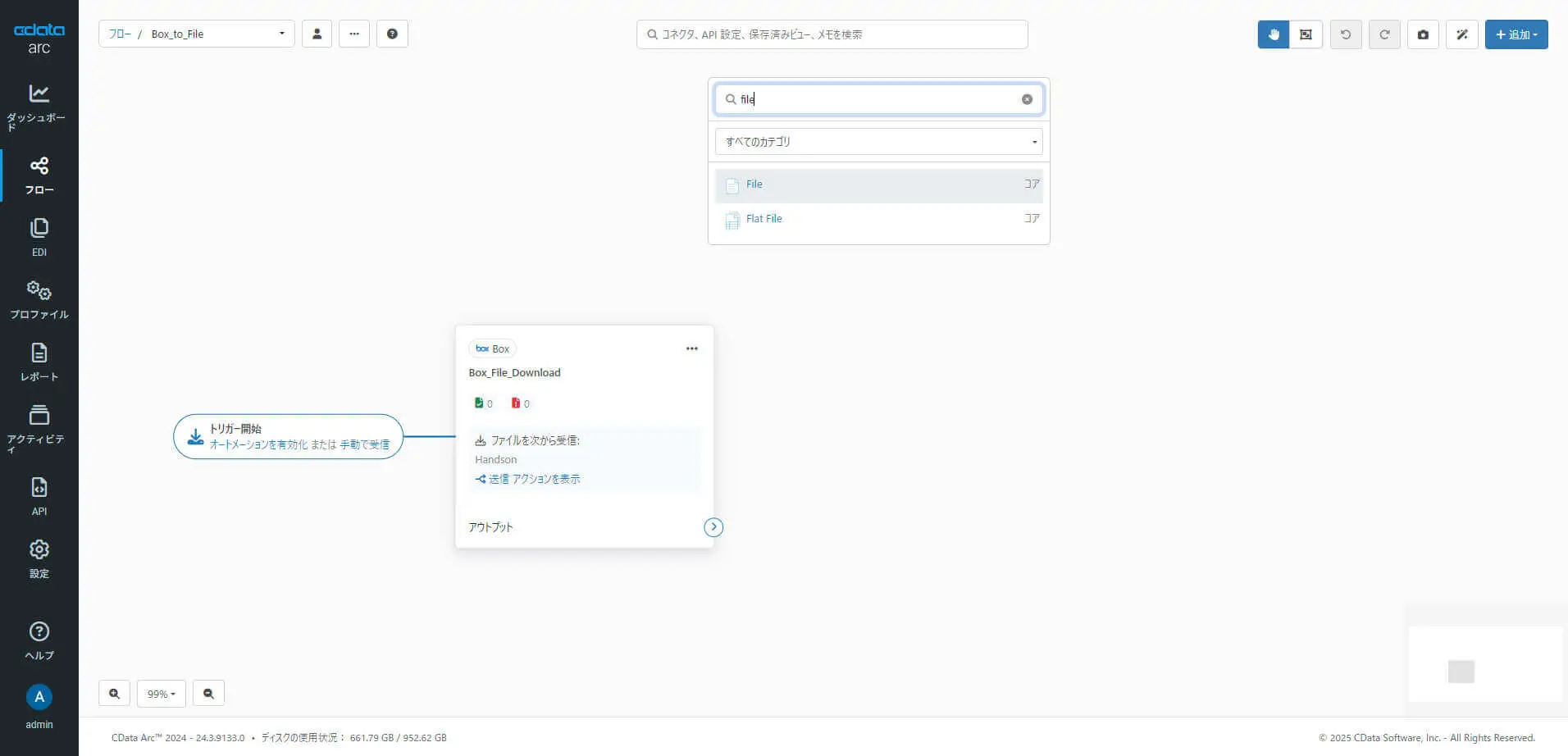

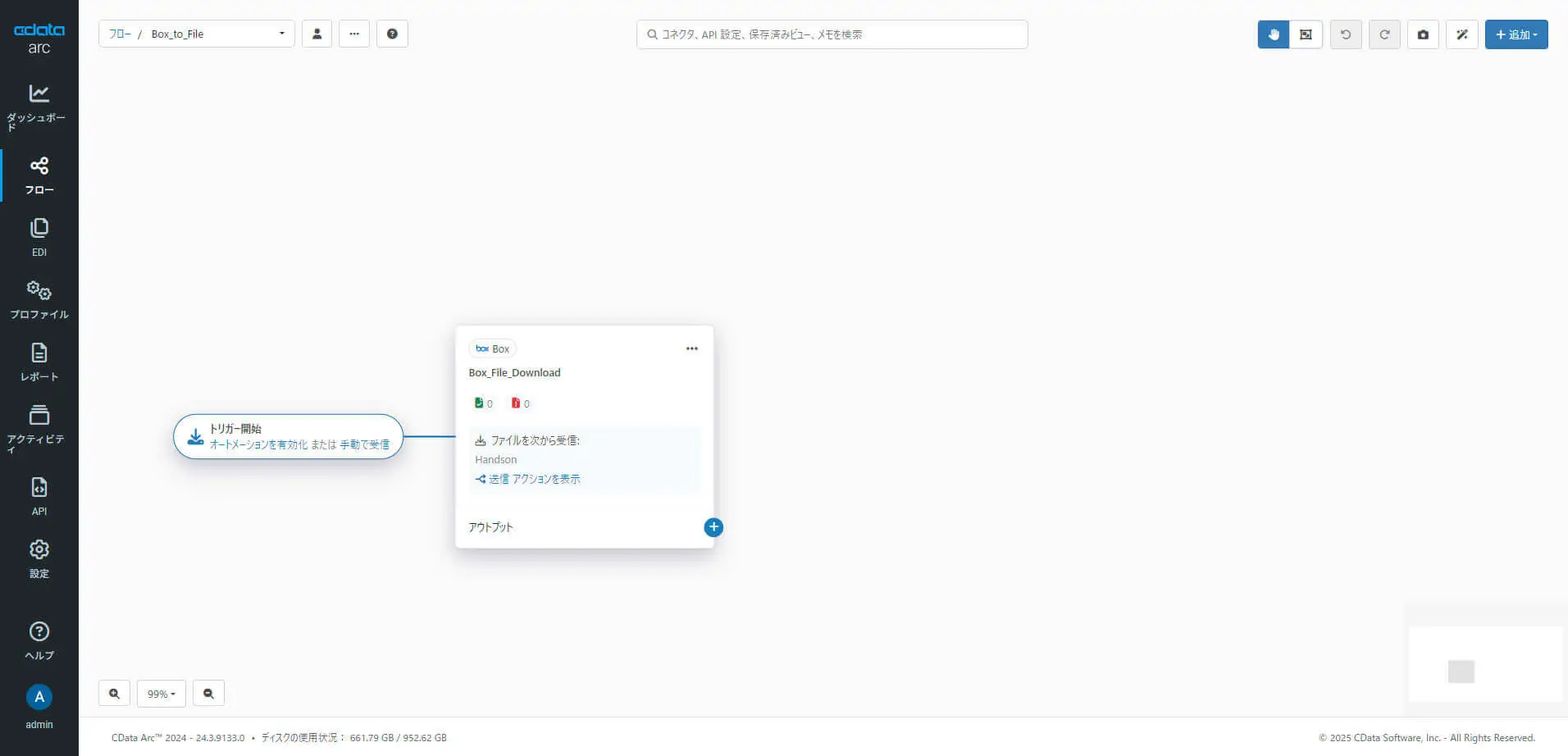

コネクタは右上の「+追加」から選択や検索をして追加することができます。また構成したコネクタの後続に設定したいコネクタは、作成したコネクタのアウトプットにある「+」からも追加することができます。今回は作成したコネクタのアウトプットにある「+」からコネクタを追加してみましょう。

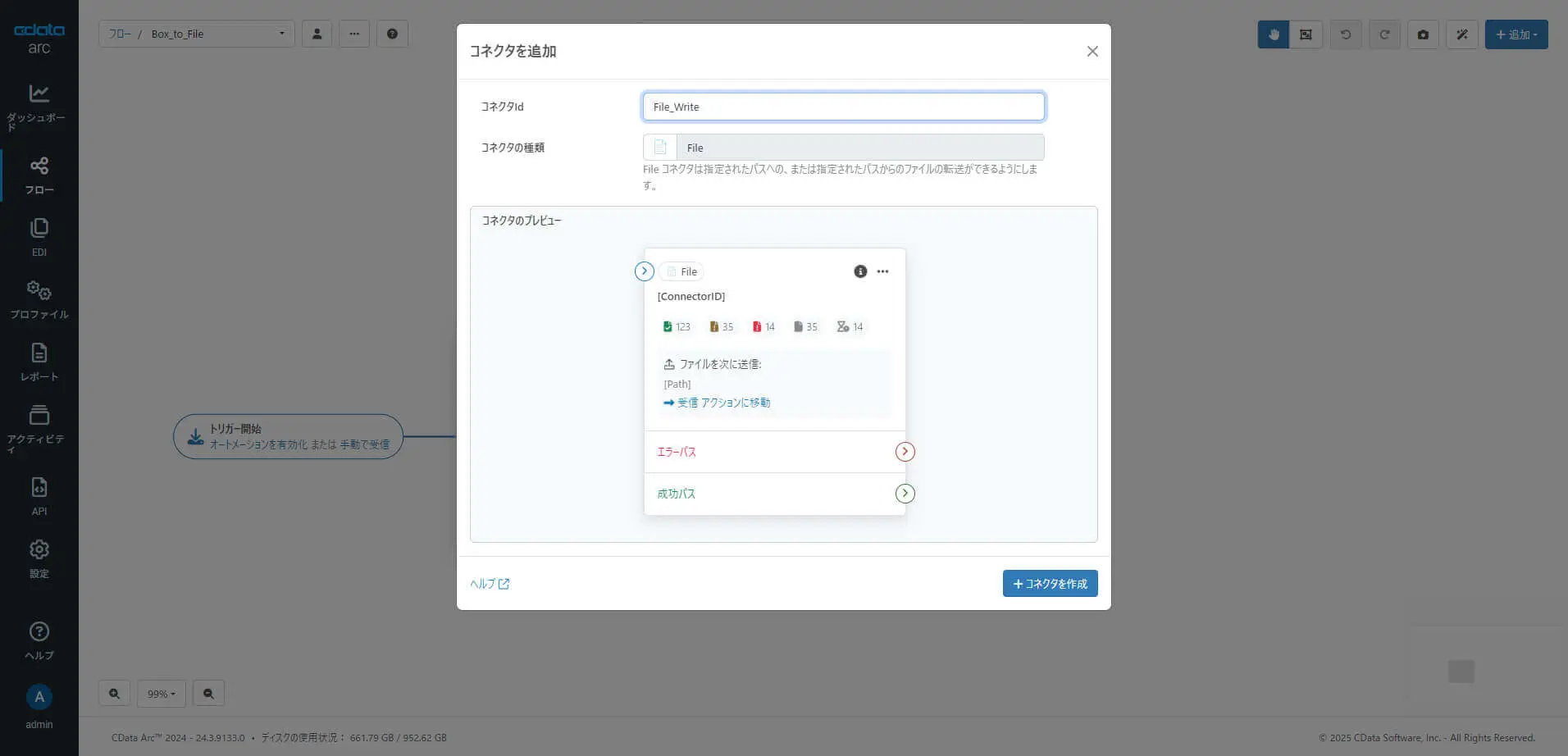

コネクタID には任意の名称を設定することができます。何を行うコネクタか、分かりやすい名前を設定します。ここでは「File_Write」と設定します。

パス設定

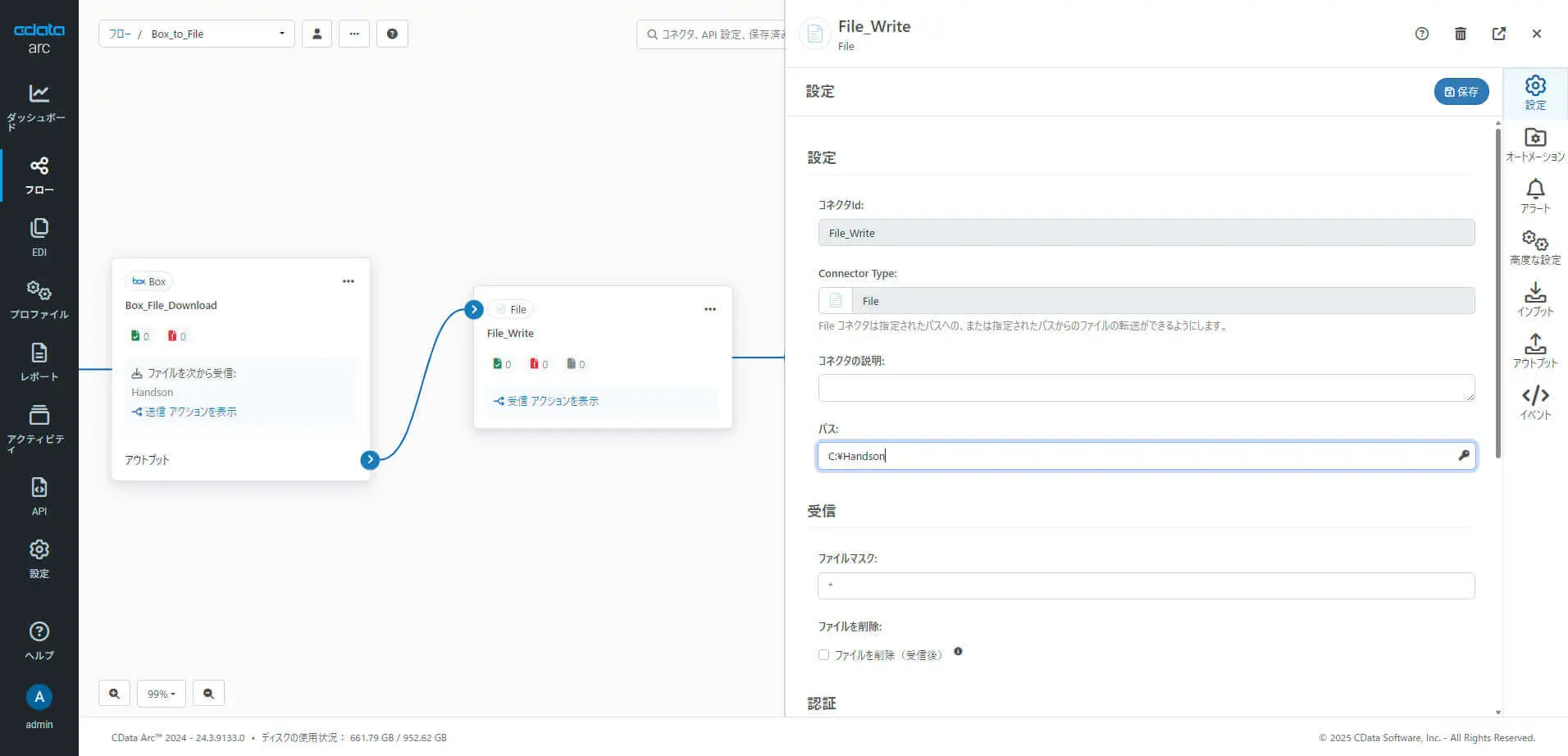

CData Arc のFile コネクタでは、パスとして指定した外部ディレクトリにあるファイルを取得（受信）したり、ファイルを出力（送信）したりすることができます。

このシナリオでは、受信（ダウンロード）に必要な以下の情報を設定をします。

「保存」をクリックして、コネクタの設定を保存します。これでFile コネクタの設定は完了です。

フローの実行

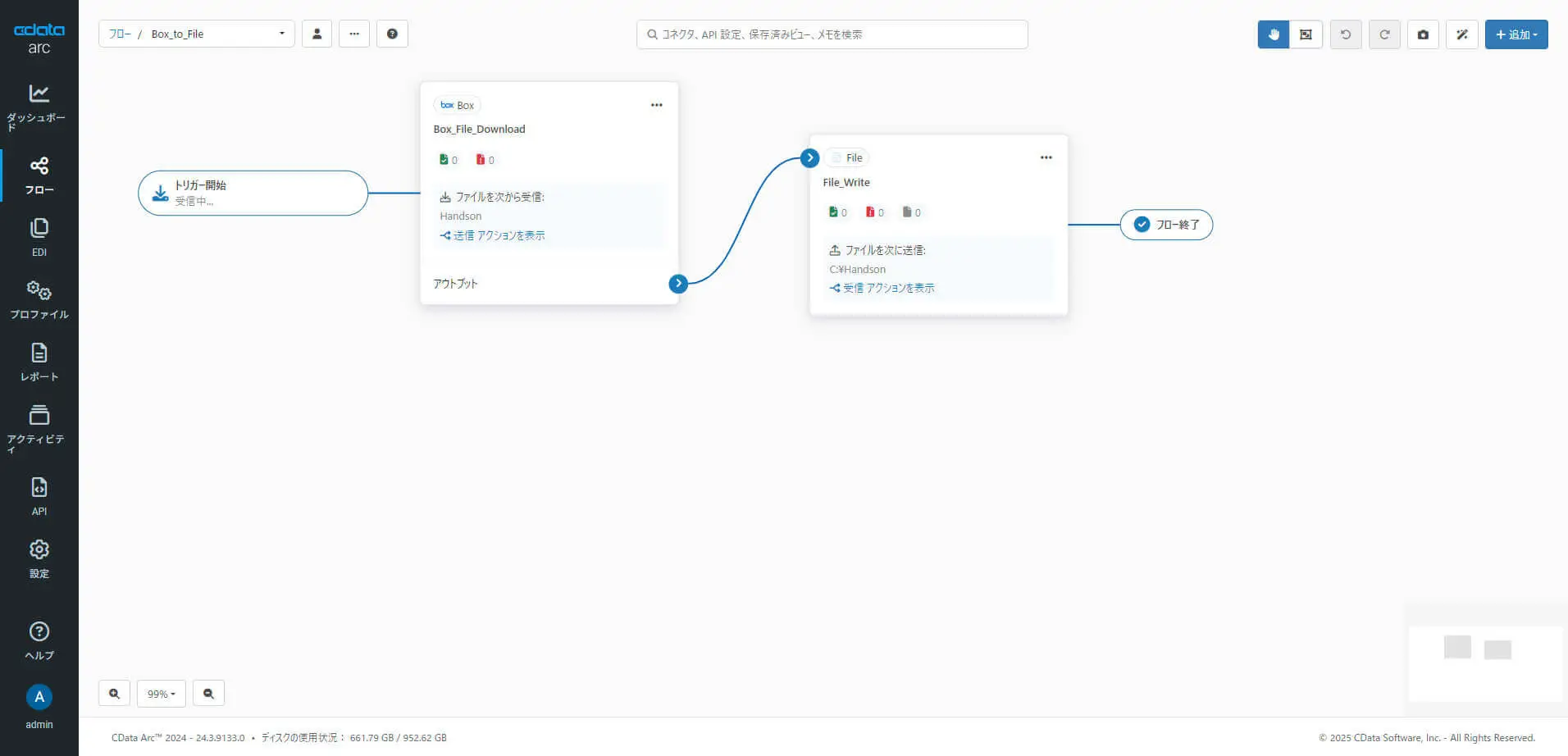

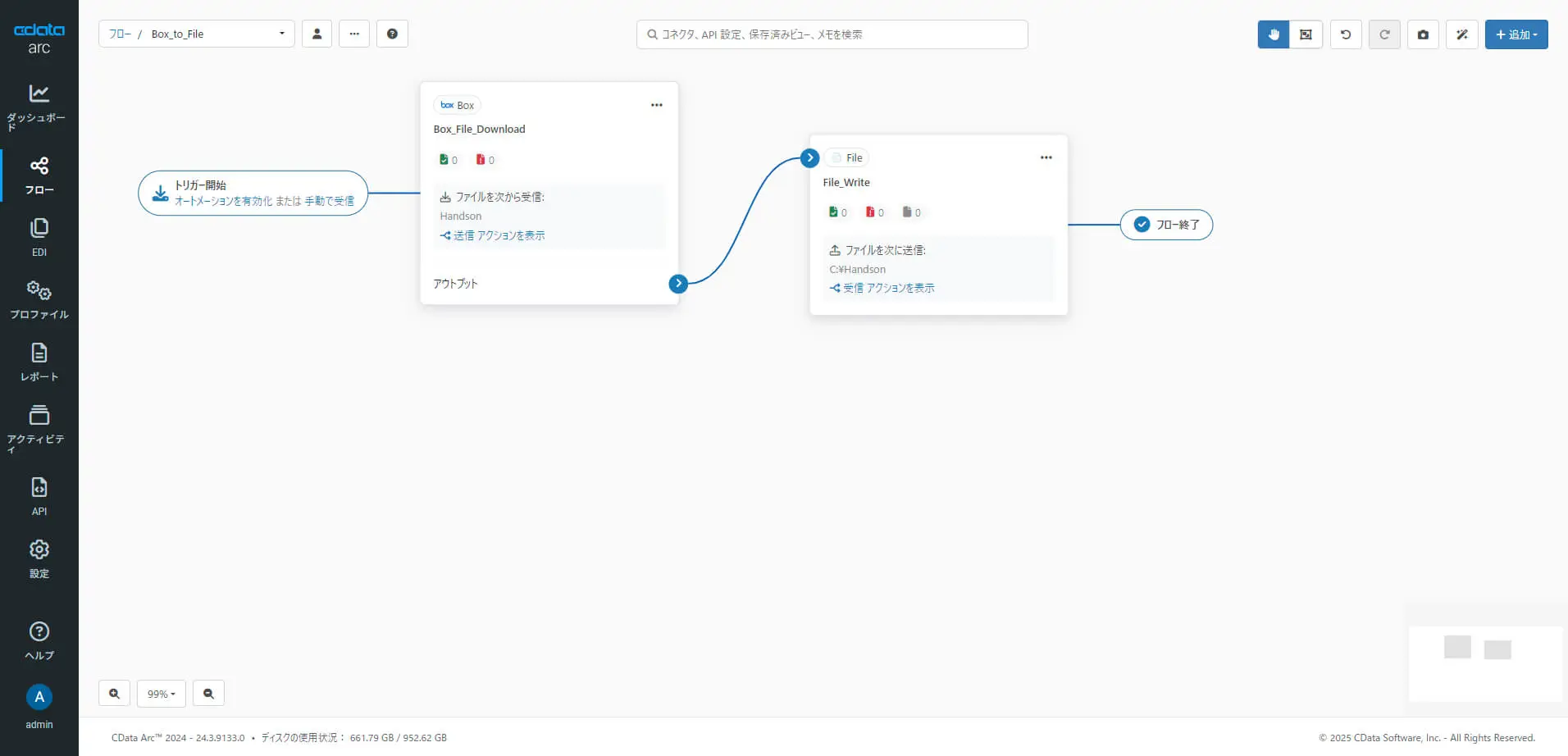

これでシナリオの連携フローが完成しました。連携フローを手動で実行するときは、先ほどのように起点のコネクタでデータをアウトプット（受信）する以外に、トリガー開始の「手動で受信」からも実行することができます。今回はトリガー開始の「手動で受信」を実行します。

実行結果の確認

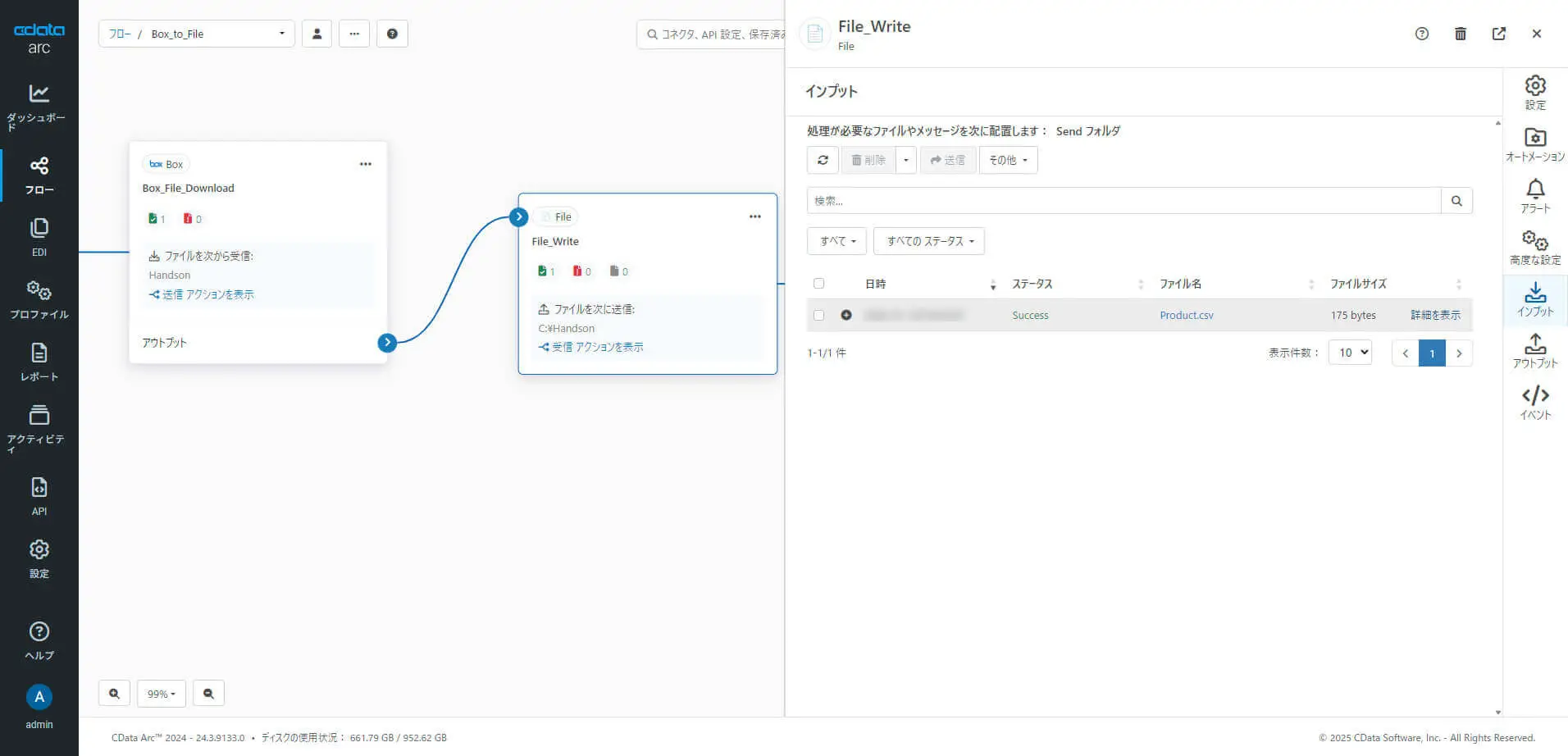

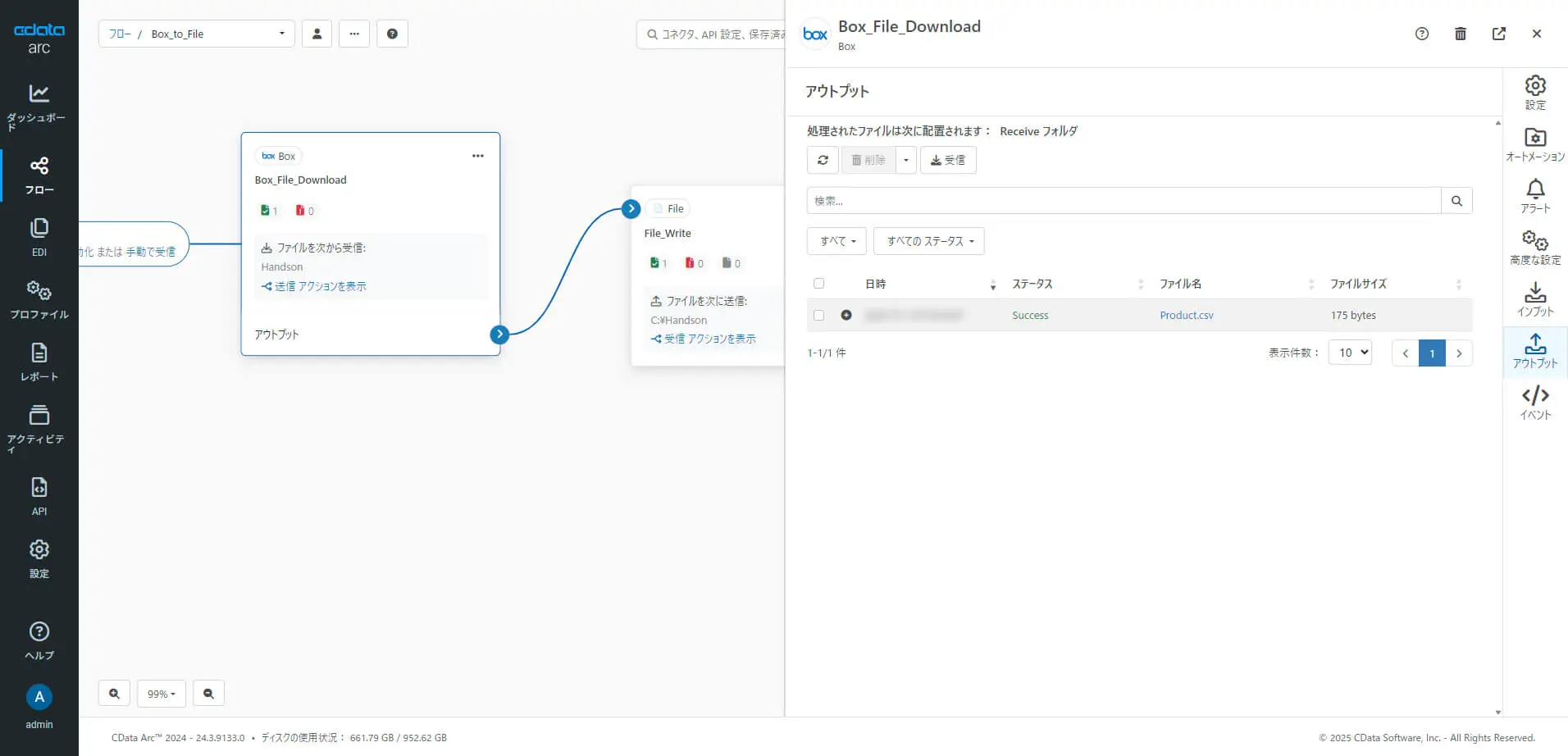

受信に成功（Success）したメッセージファイルは、オートメーションの機構により、後続のFile コネクタに渡されます（インプットされます）。File コネクタの「インプット」でBox コネクタから渡されたメッセージファイルが外部ディレクトリへ出力（送信）されていることが確認できます。

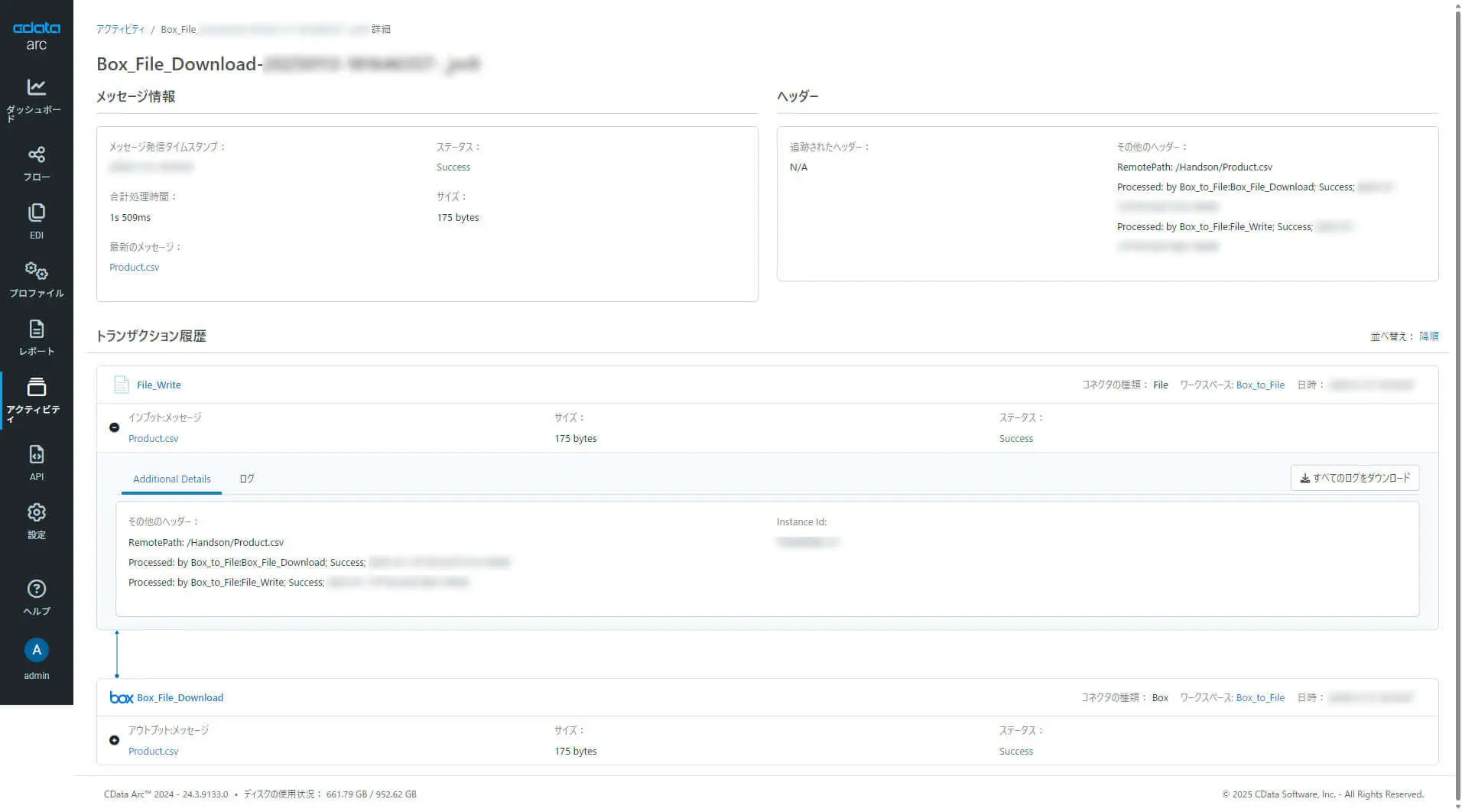

コネクタ実行履歴の右端に表示される「詳細を表示」から、ログページ上で「フローの一連の流れ」として確認することもできます。

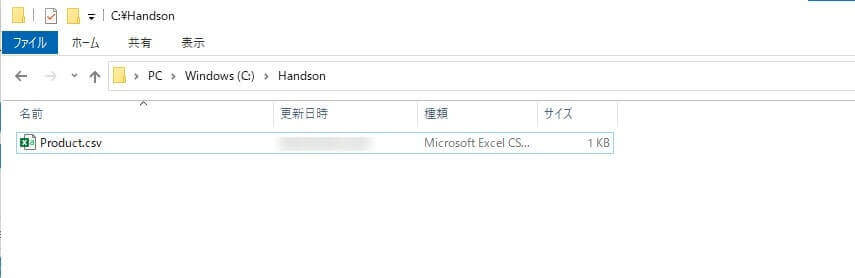

外部ディレクトリを確認してみます。Box コネクタで取得したCSV ファイルが出力（送信）されているかを確認します。

フローの自動実行

CData Arc にはスケジューリング実行するための機能が標準で搭載されています。開発・テストが完了した連携フローを自動で定期的に実行したいときに便利です。スケジュール実行はフローの起点となるコネクタで「受信オートメーション」を有効にすることで設定します。

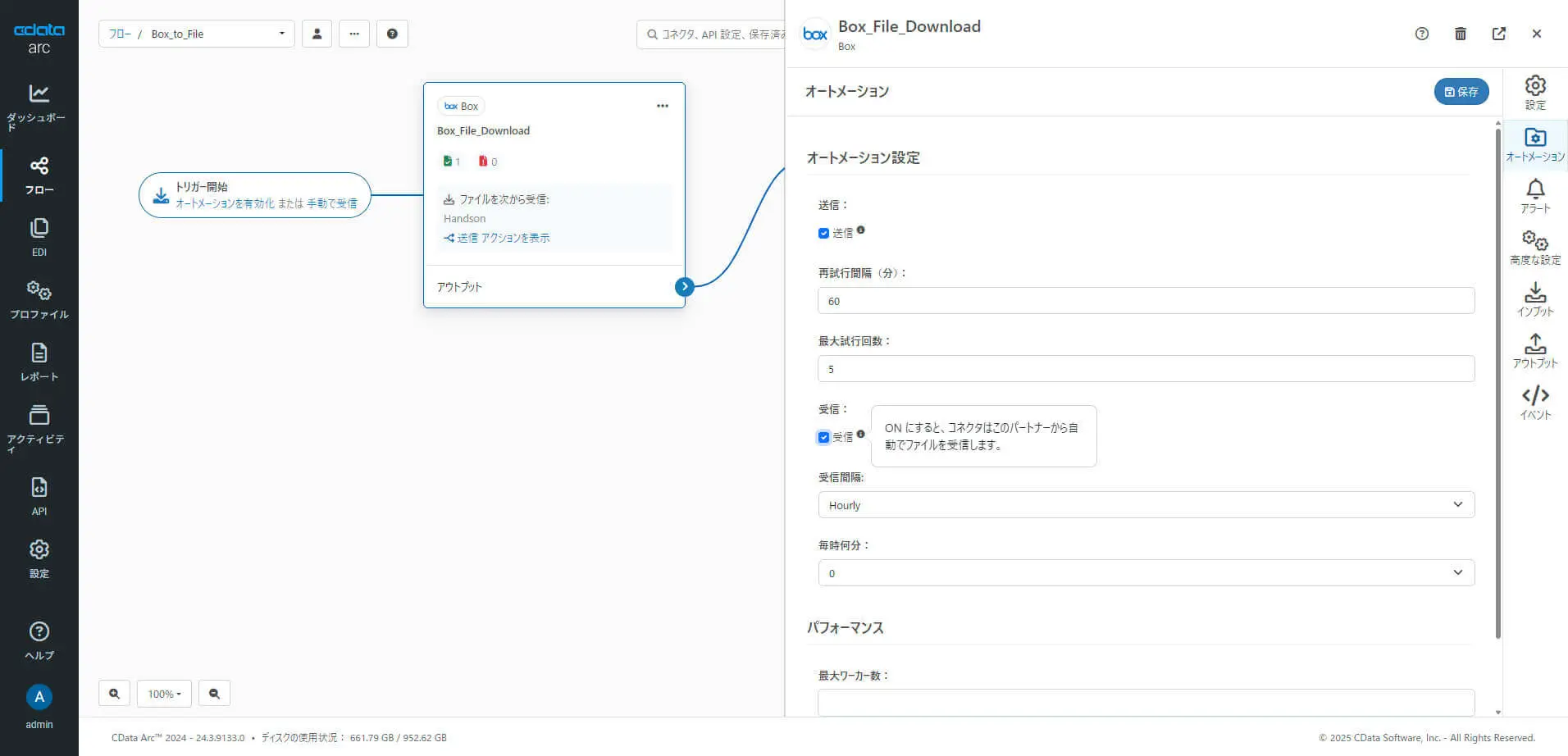

このシナリオのフローを、1時間に1度、毎時0分に自動実行する場合は、Box コネクタの「オートメーション」タブで下記のように設定します。

ここまでのまとめ

これで「CData Arc ハンズオンセミナー ～はじめてのCData Arc～」の「シナリオ2-1」が完了しました。

ハンズオンテキスト

この記事では CData Arc™ 2024 - 24.3.9106.0 を利用しています。
